Тонкости выбора контроллера заряда аккумулятора

Не редко, при подборе контроллера для солнечной фотоэлектрической системы пользователи совершают ошибки, носящие порой принципиальный характер. Ошибки эти совершают, в том числе и люди, имеющие соответствующее образование, либо теоретически подкованные, не обратившие внимание на некоторые важные нюансы.

Самые часты ошибки при расчёте контроллера заряда аккумулятора

Казалось бы, очень просто подобрать контроллер заряда аккумулятора – просто делим мощность солнечных батарей на напряжение системы и получаем значение номинального тока. Тем не менее, довольно часто клиенты берут за основу значение номинального тока солнечной батареи. Все это верно для ШИМ контроллера, у которого напряжение, равно как и ток, солнечной батареи и аккумулятора равны, но у MPPT это не так (о разнице ШИМ и МРРТ технологий читайте здесь). Как правило, в системе с MPPT контроллером ток в цепи аккумулятора в 1.5 – 2 раза больше тока солнечной батареи, поэтому крайне важно подбирать контроллер в соответствии с током именно аккумуляторной батареи.

В качестве входного напряжения солнечного контроллера следует понимать именно напряжение холостого хода солнечной батареи, никак не напряжение точки максимальной мощности. В отличие от ситуации с превышением мощности солнечных батарей, когда результат может быть различным, при превышении максимально допустимого входного напряжения, поломка произойдет с достаточно большой долей вероятности.

Не редко возникает необходимость в зимний период питать нагрузку автономно, это могут быть камеры видеонаблюдения, светофоры или уличное освещение. Ни для кого не секрет, что в данном случае солнечный массив должен быть довольно большим, чтобы обеспечить выработку необходимого количества энергии. Хорошенько поразмыслив, иногда инженеры приходят к следующему решению: в целях экономии установить контроллер меньшего номинала и, соответственно, меньше аккумуляторов, так как зарядный ток не высок. Объяснятся это тем, что зимой солнце светит слабо и большого зарядного тока просто не будет, а летом контроллер обрежет часть мощности солнечных батарей, что тоже неплохо, потому что мощность избыточна. Изящное, недорогое, простое и, к сожалению, неправильное решение. Первое, что стоит отметить: выработка солнечного массива рассчитывается исходя из среднемесячных значений за последние несколько лет, а в течение месяца солнечная активность может быть распределена очень неравномерно. Например, для северных районов характерна ситуация, когда в зимний месяц может быть 1-2 солнечных дня, а все остальное время пасмурная погода, когда выработки энергии вообще нет. Получается, чтобы обеспечить потребителя энергией в течение всего месяца, мы должны зарядить аккумуляторы большим солнечным массивом за один или два дня. Естественно, «обрезав» контроллер и аккумуляторы в данной ситуации мы можем свести эффективность всей системы «на нет».

Второе. Если мощность солнечных батарей значительно превышает номинал контроллера, то это может привести к поломке устройства. Далеко не каждый MPPT контроллер имеет функцию ограничения мощности, в линейке мирового лидера, компании EpSolar, например, такую функцию имеет только новая серия контроллеров Tracer A.

Также в зимний период следует учитывать, что из–за низкой температуры КПД модуля станет больше. Температурный коэффициент для кремниевых солнечных батарей составляет 0,4-0,5%/°С, а номинальная мощность приводится для температуры равной 25°С. Таким образом, при температуре -25°С мощность солнечного массива может быть больше аж на 20%. Если также учесть тот факт, что к моменту выхода солнца аккумулятор может быть разряжен ниже расчётного напряжения, что бывает часто, зарядный ток может быть значительно превышен, контроллер окажется перегружен и может выйти из строя мгновенно.

Резюмируем самые важные нюансы подбора контроллера заряда для солнечных систем:

  • Подбирайте контроллер в соответствии с током аккумуляторной батареи;
  • В качестве входного напряжения контроллера следует понимать именно напряжение холостого хода, а не точки максимальной мощности;
  • Не устанавливайте контроллер меньшего номинала, даже если предполагается работа с неполной нагрузкой;
  • Если мощность солнечных батарей превышает номинал контроллера – это приведет к выходу последнего из строя.

Мы рассмотрели лишь некоторые, часто встречающиеся заблуждения, касающиеся подбора контроллера заряда. Чтобы не совершить лишних ошибок внимательно изучайте техническую документацию к оборудованию, а в случае сомнений обращайтесь к специалистам за помощью.

Какой контроллер выбрать для солнечных батарей

Автономные гелиосистемы, которые не требуют подключения к общей сети, состоят из множества элементов: солнечных батарей, инвертора, аккумулятора, реле и т.д. Ключевую роль в системе занимает контроллер. Он регулирует работу гелиосистемы и управляет аккумулятором. Главная задача контроллера — не допустить разрядки аккумулятора, а также не позволить ему перегружаться. Это позволяет продлить срок службы аккумулятора и предупредить его поломку в случае перегрузок.

Какой контроллер выбрать для солнечных батарей

Как подобрать контроллер заряда для солнечных батарей

В первую очередь стоит обратить внимание на такие параметры, как:

  • Входное напряжение. Взгляните на информацию в техпаспорте: там указывается максимальное напряжение и напряжение «холостого хода» солнечной батареи. Первый параметр должен быть на 20% выше «холостого хода». Даже если производители указали в документациях завышенные показатели, с этим нехитрым расчетом подобрать подходящий контроллер — реально и без специалиста. Учитывайте и то, что при высокой активности Солнца (в летний период), напряжение в солнечных батареях будет на порядок выше, чем указано в техпаспорте.
  • Наличие защиты. Многие модели оснащаются дополнительной защитой от различных неприятных ситуаций: неправильное подключение полярности, короткие замыкания, удар молнии, перегрев, разрядка в ночное время и т.п. Выбирайте контроллер с учетом индивидуальных потребностей: например, если в вашем регионе грозы — частое явление, тогда защита от удара молнии пригодится.
  • Номинальный ток. Для моделей каждого типа устройства он свой. Для PWM-контроллеров номинальный ток на 10% выше тока короткого замыкания солнечного модуля. Для MPPT моделей номинальный ток вычисляется, исходя из мощности, которая должна быть равна или немного превышать произведение напряжения солнечной батареи на ток регулятора.
Читать статью  Ветрогенератор 2 Вт на основе шагового двигателя

В период высокой инсоляции без контроллера не обойтись: случаются перегрузки, и вся гелиосистема способна выйти из строя. Чтобы этого не произошло, необходимо дополнительно рассчитать показатели номинального тока «про запас». Всегда лучше приобрести более дорогой контроллер с высокими параметрами мощности. Для вычисления показателей, необходимых для расчета «запаса», к полученным значениям по номинальному току прибавьте еще 20% мощности — этого достаточно, чтобы спасти гелиосистему от перегрузок.

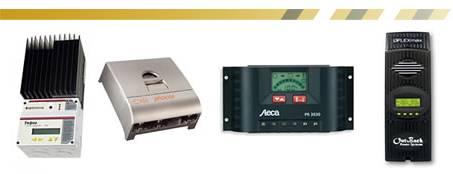

Обзор контроллеров солнечной батареи: разновидности

По своему устройство различают четыре типа контроллеров (не считая самодельных):

  • OnOff — отключает заряд по достижению верхнего предела напряжения;
  • PWM — для понижения заряжающего тока при максимальных нагрузках;

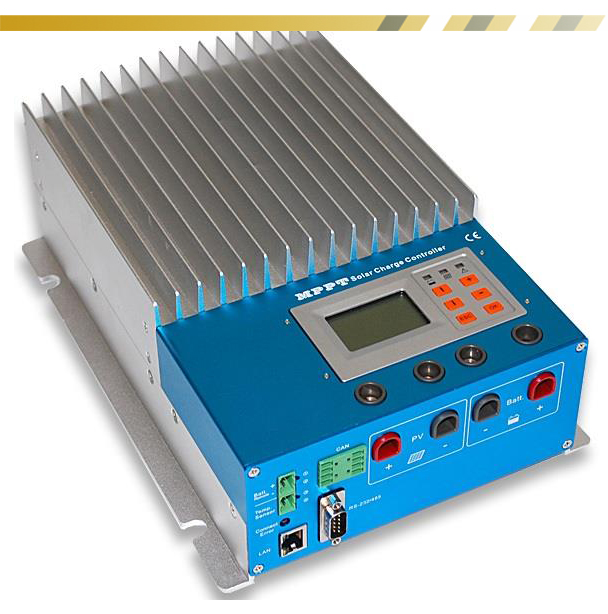

  • МРРТ — сложная система, снимающая высокое напряжение с батарей с последующей оптимизацией нагрузки;
  • гибридные — созданы для комбинированных систем (солнечные модули + ветряки) для сброса избыточной энергии.

Чем сложнее модель, тем выше ее стоимость. Поэтому устройства типа «OnOff» всегда будут стоить дешевле, чем МРРТ. Необязательно покупать последнюю новинку техники, если вам необходим простой контроллер для солнечной батареи на даче. В этих случаях модели «OnOff» будет достаточно. Если вам необходимо позаботиться о гелиосистеме, работающей на постоянной основе и служащей для обеспечения электроэнергией жилого дома, тогда стоит задуматься о приобретении PWM или МРРТ моделей. Гибридные модели актуальны только для владельцев комбинированных систем. Они строятся на базе МРРТ или PWM с той разницей, что у них используются вольтамперные системы исчисления.

Как подобрать контроллер заряда солнечных батарей.

При выборе контроллера заряда для солнечных батарей большинство задается вопросом, как выбрать контроллер заряда солнечных батарей.

7 с полоской.jpg

Выбор контроллера заряда солнечных батарей следует разделить на несколько аспектов:

  1. Подбор по мощности массива солнечных батарей;
  2. Подбор по напряжению используемых солнечных батарей и акб;
  3. Подбор по максимальной нагрузке или зарядному току акб, количеству акб;
  4. Подбор по типу АКБ;
  5. Подбор по необходимым функциям;
  6. Подбор по типу регулировки и преобразования напряжения;
  7. Подбор по стоимости;
  8. Выбор производителя.

Подбор по мощности массива солнечных батарей

8 с полоской.jpg

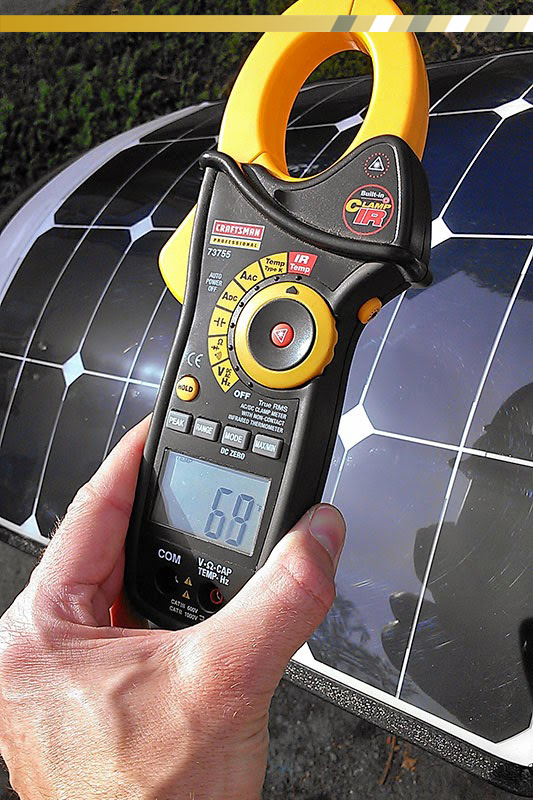

Основной параметр контроллера солнечного заряда это рабочее напряжение и максимальная сила тока, с которой может работать контроллер заряда. Очень важно знать такие параметры солнечных батарей, как:

Номинальное напряжение – рабочее напряжение контура солнечных батарей, замкнутого на нагрузку, т.е. на контроллер;

Напряжение открытого контура – максимальное достигаемое напряжение контура солнечных батарей, не подключенного к нагрузке. Также же это напряжение называется напряжением холостого хода. При подключении к контроллеру солнечных батарей, контроллер должен выдерживать данное напряжение.

Максимальная сила входного тока от солнечных батарей, сила тока контура солнечных батарей в режиме короткого замыкания. Этот параметр достаточно редко указывается в характеристиках контроллера. Для этого необходимо узнать номинал предохранителя в контроллере и посчитать величину тока короткого замыкания солнечных модулей в контуре. Для солнечных батарей ток короткого замыкания обычно всегда указан. Ток короткого замыкания всегда выше максимального рабочего тока.

Номинальный рабочий ток. Ток подключенного контура солнечных батарей, который вырабатывается солнечными батареями при нормальных условиях эксплуатации. Данный ток обычно ниже указанного тока в характеристиках для контроллера, так как производители, как всегда, указывают максимальную силу тока контроллера.

Номинальная мощность подключаемых солнечных батарей. Данная мощность представляет произведение рабочего напряжения на рабочий ток солнечных батарей. Мощность солнечных батарей, подключенных к контроллеру должна быть равна указанной или меньше, но никак не больше. При превышении мощности, контроллер при отсутствии предохранителей может сгореть. Хотя большинство контроллеров, естественно, имеют предохранители, рассчитанные на перегрузку в 10-20% в течение 5-10 минут.

Подбор контроллера по напряжению и току солнечных батарей и акб

Большинство выпускаемых солнечных батарей имеет номинальное напряжение 12 или 24 вольта. Это сделано для того чтобы можно было заряжать аккумуляторные батареи без дополнительного преобразования напряжения. Аккумуляторные батареи появились значительно раньше солнечных батарей и имеют распространённый стандарт номинального напряжения на 12 или 24 вольта. Соответственно большинство контроллеров для солнечных батарей выпускается с номинальным рабочим напряжением равным 12 или 24 вольта, а также двухдиапазонные на 12 и 24 вольта с автоматическим распознаванием и переключением напряжения.

9 с полоской.jpg

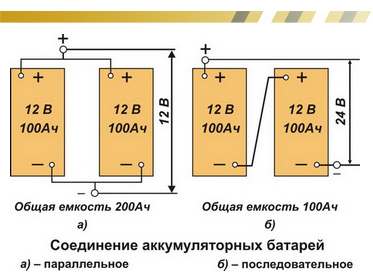

Номинальное напряжение на 12 и 24 вольта достаточно низкое для мощных систем. Для получения необходимой мощности приходится увеличивать количество солнечных батарей и аккумуляторов, соединяя их в параллельные контуры и значительно увеличивая силу тока. Увеличение силы тока ведет к нагреву кабеля и электрическим потерям. Необходимо увеличивать толщину кабеля, возрастает расход металла. Также необходимы мощные контроллеры, рассчитанные на высокий ток, такие контроллеры получаются очень дорогими.

Читать статью  Как отличить энергосберегающий стеклопакет от обычного. Как проверить энергосберегающий стеклопакет

Чтобы исключить возрастание тока, контроллеры для мощных систем делают для номинально рабочего напряжения на 36, 48 и 60 Вольт. Стоит заметить, что напряжение контроллеров кратно по напряжению 12 вольтам, для того чтобы можно было подключать солнечные батареи и акб в последовательные сборки. Контроллеры с кратным напряжением выпускаются только для технологии зарядки ШИМ.

10 с полоской.jpg

Как видно ШИМ контроллеры выбираются с напряжением кратным 12 вольтам, причем в них входное номинальное напряжение от солнечных батарей и номинальное напряжение контура подключенных аккумуляторов должно быть одинаковым, т.е. 12В от СБ – 12В к АКБ, 24В на 24, 48В на 48В.

У контроллеров MPPT входное напряжение может быть равным или произвольно выше в несколько раз без кратности 12 Вольтам. Обычно MPPT контроллеры имеют входное напряжение от солнечных батарей от 50 Вольт для простых моделей и до 250 вольт для мощных контроллеров. Но следует учесть, что опять же производители указывают максимальное входное напряжение, и при последовательном подключении солнечных батарей следует складывать их максимальное напряжение, или напряжение холостого хода. Проще говоря: входное максимальное напряжение любое от 50 до 250В, в зависимости от модели, номинальное или минимальное входное при этом будет 12, 24, 36 или 48В. При этом выходное напряжение для заряда АКБ у контроллеров MPPT стандартное, часто с автоматическим определением и поддержкой напряжений на 12, 24, 36 и 48 Вольта, иногда 60 или 96 вольт.

11 с полоской.jpg

Существуют серийные промышленные очень мощные MPPT контроллеры с входным напряжением от солнечных батарей на 600В, 800В и даже 2000В. Данные контроллеры также можно свободно приобрести у российских поставщиков оборудования.

Окромя выбора контроллера по рабочему напряжению, контроллеры следует выбирать по максимальному входному току от солнечных батарей и максимальному току заряда акб.

Для ШИМ контроллера, максимальный входной ток от солнечных батарей будет переходить в зарядный ток АКБ, т.е. контроллер не будет заряжать большим током, чем выдают подключенные к нему солнечные батареи.

В MPPT контроллере все иначе, входной ток от солнечных батарей и выходной ток для заряда акб – это разные параметры. Эти токи могут быть равными, если номинальное напряжение подключенных солнечных батарей равно номинальному напряжению подключенных акб, но тогда теряется суть преобразования MPPT, и эффективность контроллера уменьшается. В MPPT контроллерах номинальное входное напряжение от солнечных батарей должно быть выше номинального напряжения подключенных АКБ оптимально в 2-3 раза. Если входное напряжение выше ниже чем в 2 раза, к примеру, в 1,5 раза, то будет меньшая эффективность, а выше более чем в 3 раза, то будут большие потери на разницу преобразования напряжения.

Соответственно входной ток всегда будет равен или ниже максимальному выходному току заряда АКБ. Отсюда следует, что MPPT контроллеры необходимо выбирать по максимальному зарядному току АКБ. Но чтобы не превысить данный ток, указывается максимальная мощность подключаемых солнечных батарей, при номинальном напряжении контура подключенных АКБ. Пример для контроллера заряда MPPT на 60 Ампер:

800Вт при напряжении АКБ электростанции 12В;

1600Вт при напряжении АКБ электростанции 24В;

2400Вт при напряжении АКБ электростанции 36В;

3200Вт при напряжении АКБ электростанции 48В.

Следует заметить, что данная мощность при 12 вольт указана для зарядного напряжения от солнечных панелей в 13 — 14 Вольт, и кратна для остальных систем с напряжениями на 24, 36 и 48вольт.

Подбор контроллера по максимальной нагрузке, зарядному току акб и по количеству акб

12 с полоской.jpg

Одним из важных аспектов выбора контроллера является максимальная выходная мощность контроллера, которая должна учитываться как со стороны контроллера, так и со стороны акб. Рассмотрим почему.

Допустим, имеем комплект акб большой емкости. Соответственно чтобы зарядить данные акб в течение дня, контроллер должен выдавать необходимую мощность, ну и мощность подключенных солнечных батарей должна быть, естественно, не меньшей. Если мощность контроллера и массива солнечных батарей будет меньше, то акб не успеют зарядиться в течение дня, и при постоянной нагрузке разрядятся еще больше, и так каждый раз, что скажется на их последующем ресурсе.

Если подключенные акб к солнечному контроллеру имеют маленькую емкость. Для современных контроллеров эта проблема уже не актуальна, но стоит рассмотреть такой вариант. На старых или простых контроллерах очень важно было подобрать контроллер, мощность которого с равной мощностью солнечных батарей позволят в течение дня зарядить акб, разряженный за ночь, и обеспечить питанием дневные электрические нагрузки. Для аккумуляторных батарей максимальный зарядный ток не должен превышать 30% от номинала емкости, если акб имеет емкость 100АЧ, то зарядный ток не должен превышать 30 Ампер. Если же мощность солнечной системы была бы избыточна, то контроллер продолжал бы заряжать акб даже после полного их заряда, не опуская зарядный ток и напряжение, что приводило к закипанию электролита, его кипению, вскипанию и порче аккумулятора. Современные контроллеры имеют встроенный компьютер, который следит за параметрами акб, имеет программу заряда, управляемые реле отключения, а также может регулировать ток и напряжение заряда.

Читать статью  Quot; Энергосбережение, как средство экономии природных богатств нашей Земли" | Творческая работа учащихся по экологии (8 класс) на тему: | Образовательная социальная сеть

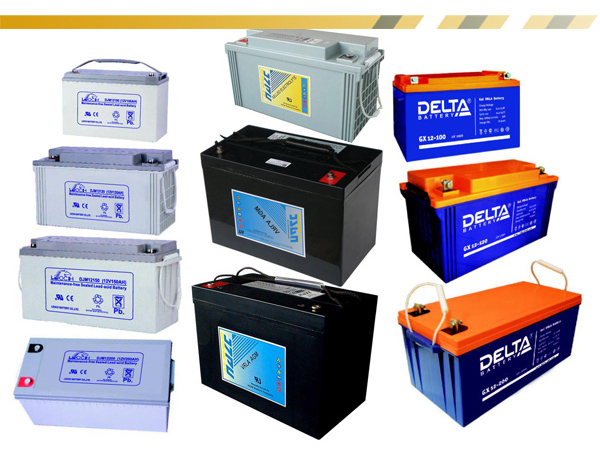

Подбор контроллера по типу АКБ

Различные по типу АКБ необходимо заряжать по различным программам зарядки. Это связано с различным химическим составом аккумуляторов. Программы зарядки имеют разные алгоритмы заряда. В соответствии с выбранной программой зарядки акб контроллер заряда регулирует напряжение и силу тока в установленном диапазоне. Современные контроллеры заряжают контроллеры по технологии широтно-импульсной модуляции, такие контроллеры называются ШИМ(PWM) контроллеры. Причем более дорогие контроллеры, которые называются MPPT, использующие технологию поиска точки максимальной мощности от массива солнечных батарей тоже заряжают аккумуляторы по технологии ШИМ. Сначала MPPT контроллер отбирает максимальную мощность, а далее используя ШИМ преобразователь, заряжает акб в соответствии с установленной программой зарядки.

13 с полоской.jpg

В зависимости от имеющихся аккумуляторов, необходимо выбрать контроллер, имеющий программу заряда именно для вашего типа акб. Рассмотрим основные типы АКБ и условия их заряда:

1) Свинцово-кислотные с жидким электролитом. Заряжаются обычно напряжением не выше 14-15 вольт, можно и выше до 17 вольт, но электролит быстро закипит и начнется процесс его выкипания и разрушения пластин, поэтому придется безотрывно следить за процессом заряда и при начале образования пузырьков, все равно опустить напряжение до 14 вольт, или отключить заряд и дать остыть аккумулятору. Также такие аккумуляторы при заряде выделяют взрывоопасный газ, поэтому их необходимо заряжать с открытыми клапанами и в хорошо вентилируемом помещении.

2) Свинцово-кислотные герметичные с загущенным или абсорбированным электролитом. Это аккумуляторы, изготовленные по технологии GEL и AGM. Данные аккумуляторы необходимо заряжать напряжением не выше 14 вольт. Это связано с тем, что если начнется процесс нагрева, загущенного или абсорбированного электролита, то структура электролита начнет разрушаться, и потеряет свои свойства, причем в отличии от жидко-кислотных, электролит невозможно поменять или восстановить.

3) Щелочные АКБ. Требуют заряд напряжением от 10В до 17В, необходимо следить за процессом заряда.

5) Литиевые, имеют в составе специальный блок управления зарядом.

Простые контроллеры заряда имеют одну или две программы зарядки для свинцово-кислотных акб для негерметичных жидкостных и для герметичных GEL или AGM аккумуляторов.

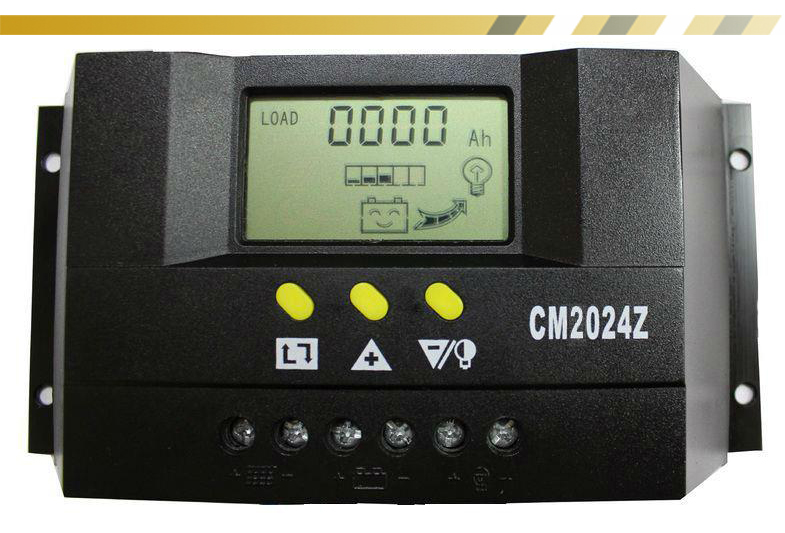

Подбор контроллера заряда по необходимым функциям

В современном мире в стремлении увеличения эффективности, автономности и оперативности информационного контроля к контроллерам заряда от солнечных батарей также применяются требования к обеспечению различными функциями, в зависимости от места применения контроллера.

Наиболее востребованными функциями необходимыми в контроллере заряда являются:

Автоопределение номинального напряжения солнечных батарей и акб 12В/24В/36В/48В и др.

Наличие дисплея для отображения показаний и удобства настройки;

Возможность вручную устанавливать параметры работы контроллера;

Наличие коммуникационных портов для подключения внешнего дисплея или компьютера, с учетом удаленного доступа. Такие порты, как RS232, USB, Ethernet интерфейсы для связи с другими устройствами;

Поддержка различных типов аккумуляторов;

Встроенные защиты: перегрузка, перезаряд, короткое замыкание;

Комплексная самодиагностика и электронная защита может предотвратить ущерб от неправильной установки или системных ошибок;

Внешние датчики температуры, тока и др.;

Реле управления другими устройствами;

Встроенные таймеры на отключения нагрузки;

Электронный журнал параметров работы контроллера.

Солнечный контроллер заряда необходимо выбирать с учетом требуемых функций.

6. Выбор контроллера по типу регулировки напряжения и тока. ШИМ и MPPT.

По регулировке тока и напряжения современные контроллеры можно разделить на два основных типа ШИМ и MPPT.

Подбор по стоимости

Важным критерием выбора контроллера является стоимость контроллера. При возникновении вопроса, какой контроллер купить, дороже или дешевле, в случаях небольших солнечных электростанций возникает решение, купить контроллер проще и дешевле, а на разницу в цене купить еще одну две солнечные батареи.

Если вы хотите установить простую автономную электростанцию на солнечных батареях, то стоит выбрать недорогой, но качественный ШИМ контроллер, с запасом по мощности в 20-30%.

Если же вы очень критично относитесь к установке электростанции, вам важно все параметры станции, высокая эффективность, контроль параметров, возможности удаленного управления, а также переключение между электростанцией и электросетью, или автоматическое включение генератора, то стоит приобрести продвинутый, современный, MPPT контроллер, с множеством функций, встроенных защит, возможностью управления внешними устройствами и перераспределением нагрузок.

Выбор производителя

Не маловажным аспектом является выбор производителя контроллеров. При выборе производителя контроллеров следует учитывать следующие факторы:

1) Специализации производителя. Что выпускает данное предприятие. Специализируется ли оно на производстве компонентов автономных электростанций, или контроллер является дополнительно выпускаемым среди прочей разнообразной несерьезной электроники. Бывает еще, что профильное по электрическим и электронным приборам предприятие решило выпускать дополнительно контроллер заряда солнечных батарей, и хотя они имеют серьезный подход, хорошую компонентную базу, но часто их устройства могут быть непродуманными, иметь мало функций. Это связано с тем, что для выпуска контроллера не открывался специальный отдел, который бы занимался проработкой изделия, испытаниями, доработкой, сопровождением и поддержкой контроллера в эксплуатации. Скорее всего, предприятие приобрело патент на изготовление контроллера у сторонней фирмы для загрузки незадействованных мощностей. Причем данный контроллер будет устаревшим, прошлого поколения вряд ли кто будет продавать патент на совершенно новое технологичное перспективное устройство.

2) Страна производства. Если для вас важно, контроллеры можно выбрать по стране производства. Основное разделение идет на:

Европейские. Наиболее качественные продуманные и дорогие.

Американские. Аналогично европейским.

Российские. Рынок наших контроллеров только развивается. Но уже есть достаточно продуманные контроллеры, способные составить конкуренцию европейским контроллерам. Одним из плюсов является возможность гарантийного ремонта или замены в небольшие сроки.

Китайские. Такие контроллеры можно разделить на две категории:

1) От брендовых производителей, специализирующихся на выпуске именно компонентах солнечных электростанций.

2 ) Прочие китайские производители неизвестных марок. Такие контроллеры отличает невысокая цена, некачественное исполнение, отсутствие каких-либо инструкций, гарантий и поддержки производителя.
