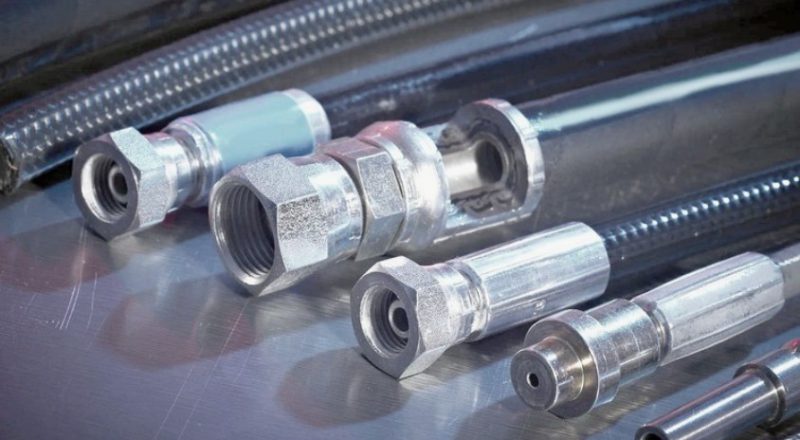

В мире тяжелой техники, промышленного оборудования и мобильных машин одной из самых коварных угроз для гидравлических систем является тепловое излучение и прямой контакт с раскаленными поверхностями выхлопных трактов. Рукава высокого давления, изготовленные из резины или термопластика, даже при наличии армирующих слоев из стали или синтетического волокна, крайне чувствительны к высокой температуре. При превышении допустимого теплового порога внутренняя резиновая оболочка начинает коксоваться, твердеть, терять эластичность, что ведет к микротрещинам и катастрофическому разрушению под давлением. Решением этой проблемы является применение специальных термозащитных рукавов типа fss (от английского flexible sleeve system) – гибких текстильных или композитных оболочек, которые создают надежный тепловой барьер между гидролинией и источником тепла. Но как именно работает fss, как его правильно выбрать и смонтировать, чтобы гарантированно защитить рукав от раскаленного выхлопа – вопросы, требующие детального рассмотрения.
Прежде всего, нужно понять физику процесса теплового разрушения рукава высокого давления. Большинство гидравлических рукавов рассчитаны на рабочую температуру окружающей среды до плюс 100 градусов Цельсия для резиновых и до плюс 150 градусов для термопластиковых. Температура выхлопной трубы дизельного двигателя в режиме максимальной нагрузки может достигать 500–700 градусов, а поверхность глушителя – 300–400 градусов. Даже без прямого контакта, тепловое излучение с расстояния 10–20 сантиметров способно нагреть поверхность рукава до 150–200 градусов, что уже критично. При прямом касании рукава о выхлопную трубу температура локально поднимается до 200–300 градусов, что приводит к расплавлению наружной оплетки и деградации герметизирующего слоя за минуты. Именно для предотвращения этих сценариев и разработаны термозащитные системы fss.
Система fss представляет собой многослойную конструкцию, которая надевается на рукав высокого давления подобно чулку. Основой является термостойкая тканая или вязаная основа, чаще всего из стекловолокна или базальтового волокна, которые способны выдерживать длительные температуры до 550–650 градусов без потери механической прочности. Поверх этой основы может быть нанесен дополнительный слой из алюминиевой фольги или металлизированной пленки, которая отражает до 95 процентов лучистого тепла, не давая ему проникнуть внутрь. Некоторые модели fss имеют внутренний слой из кремнеземного волокна, выдерживающего до 1000 градусов, и внешний оплеточный слой из нержавеющей стали для защиты от абразивного износа. В самых продвинутых версиях используется комбинация аэротеля с наружным базальтовым покрытием, что обеспечивает рекордно низкую теплопроводность при минимальной толщине.
Ключевое отличие fss от обычной теплоизоляции заключается в гибкости. Традиционные асбестовые или керамические шнуры жесткие, неудобные в монтаже и не позволяющие рукаву изгибаться. Fss, будучи текстильным изделием, повторяет все изгибы рукава, не ограничивая его подвижность и не создавая дополнительных напряжений в местах изгиба. Это крайне важно, так как гидравлический рукав в работе постоянно меняет свою геометрию при поворотах стрелы или движении цилиндров. Защита должна быть подвижной и не стеснять рукав, иначе сам термозащитный рукав может стать причиной повышенного износа.
Как подобрать fss для конкретного рукава и условий эксплуатации? Первый шаг – это определение максимальной температуры, которой будет подвергаться рукав. Для этого необходимо измерить температуру выхлопной трубы в самой горячей точке (как правило, у выпускного коллектора) с помощью пирометра. К полученному значению следует добавить запас 50–100 градусов на случай форс-мажорных режимов работы двигателя. Далее, в зависимости от полученной температуры, выбирается класс fss: для температур до 300 градусов подходят стекловолоконные рукава с алюминиевым покрытием, до 600 градусов – базальтовые или кремнеземные, до 1000 градусов – только кремнеземные с усиленной металлической оплеткой.
Второй важный параметр – это внутренний диаметр fss. Он должен позволять свободно надеть защитный рукав на имеющийся гидравлический рукав вместе с его фитингами. В идеале внутренний диаметр fss должен быть на 10–20 процентов больше наружного диаметра защищаемого рукава, чтобы обеспечить воздушную прослойку, которая работает как дополнительная тепловая изоляция. Однако при слишком большом зазоре рукав будет болтаться внутри защиты, что может привести к его перетиранию о края fss при вибрации. Поэтому золотым правилом является зазор в 2–5 миллиметров для рукавов диаметром до 30 мм и 5–10 миллиметров для более крупных. В некоторых случаях используют термостойкий скотч или бандажные ленты, чтобы зафиксировать fss на рукаве в нескольких точках, обеспечив и свободу, и отсутствие биения.
Монтаж термозащитного рукава fss – это ответственная операция, требующая аккуратности. Перед установкой fss необходимо убедиться, что поверхность защищаемого рукава чистая и сухая, без следов масла и грязи. Затем отмеряется необходимая длина защиты: она должна перекрывать зону потенциального теплового воздействия плюс запас по 5–10 сантиметров с каждой стороны, чтобы компенсировать смещение рукава и усадку самого fss при нагреве. Резка fss производится острыми ножницами по металлу или специальными ножами, так как стекловолокно и кремнезем тупят инструмент. После резки края необходимо обработать термостойким герметиком или обжать металлическими хомутами, чтобы предотвратить распускание нитей и защитить руки оператора от стеклянных микрочастиц.
При установке fss на рукав с уже смонтированными фитингами необходимо использовать технику «змейки» – защитный рукав аккуратно натягивается на один конец рукава, затем продвигается к середине. Если фитинги имеют большие габариты, иногда приходится использовать разрезные варианты fss с продольным замком-липучкой или на пуговицах, которые позволяют обернуть рукав, не снимая его. Такие системы, хоть и удобны в монтаже, имеют меньшую герметичность в стыке и уступают цельным в теплозащитных свойствах, поэтому их применяют только в исключительных случаях.
Очень важно правильно закрепить концы fss, чтобы предотвратить их смещение под действием вибрации и потока воздуха. Для этого используют термостойкие хомуты из нержавеющей стали шириной не менее 10 миллиметров, которые ставятся с шагом 10–15 сантиметров по всей длине защиты. Хомуты не должны пережимать гидравлический рукав, их задача – лишь удерживать термозащитную оболочку на месте. Между хомутом и fss иногда прокладывают термостойкую тканевую прокладку, чтобы не повредить волокна при затяжке.
Теперь рассмотрим, как fss ведет себя в различных режимах работы. При длительном воздействии высоких температур, например, при работе бульдозера в карьере, наружный слой fss может изменять цвет, становясь более темным, но его изолирующие свойства при этом практически не меняются. Однако если на поверхности fss появляются трещины или обугленные участки – это сигнал к замене. Обычно ресурс качественного базальтового fss составляет 3000–5000 часов в условиях интенсивного теплового излучения, тогда как стекловолокно требует замены чаще – через 1500–2000 часов. Поэтому для агрессивных условий предпочтительнее более дорогой, но и более живучий кремнезем или базальт.
Немаловажным фактором является защита от масел и топлива, которые могут пролиться на термозащитный рукав. Минеральные масла при нагреве разлагаются, выделяя агрессивные кислоты, способные разрушить стекловолокно. Поэтому для машин с частыми утечками гидравлики рекомендуется использовать fss с дополнительным покрытием из силикона или полиуретана, которое не только отражает тепло, но и отталкивает жидкие загрязнения. Такие покрытия, однако, снижают максимальную рабочую температуру fss примерно на 50–70 градусов, что нужно учитывать при выборе.
При проектировании защиты рукава в зоне выхлопа важно также учесть конвективный теплообмен. Если горячий воздух от вентилятора или движение машины создают поток, обдувающий fss, это улучшает теплоотвод и снижает температуру на поверхности защиты. В замкнутых пространствах, где циркуляция воздуха ограничена, нагрев будет более интенсивным, и требования к fss ужесточаются. В таких случаях рекомендуется использовать двухслойную защиту: первый слой – базальтовый fss, второй – алюминизированный стекловолоконный fss, надетый сверху. Это создает многослойный барьер, работающий по принципу термоса, и может снизить температуру на поверхности рукава на 150–200 градусов по сравнению с однослойной защитой.
Нельзя забывать и о том, что сам термозащитный рукав fss, будучи текстильным материалом, может накапливать статическое электричество, особенно при трении о рукав в условиях вибрации. В искроопасных средах (например, на нефтебазах) необходимо применять fss с токопроводящими нитями или использовать внешнее заземление рукава через металлические хомуты, соединенные с корпусом машины. Игнорирование этого аспекта может привести к накоплению разряда и возгоранию.
Ещё один практический нюанс – это периодический осмотр состояния fss. Раз в месяц, а при интенсивной работе – раз в неделю, необходимо визуально проверять целостность наружного слоя, отсутствие проплавлений, ослабления хомутов и смещений. Если замечены участки с выгоревшими нитями, защиту следует заменить, даже если внешне она сохраняет целостность. Местное повреждение наружного слоя резко снижает теплозащитные свойства, потому что волокна становятся хрупкими и теряют изолирующую способность.
При установке fss необходимо избегать его контакта с движущимися частями, такими как валы или шкивы, так как текстильный материал может намотаться на вращающийся элемент и вызвать аварию. Поэтому всегда следует прокладывать рукав с защитой в специальных направляющих или кабельных каналах, либо использовать дополнительные защитные кожухи из металла поверх fss в особо опасных участках.
Теперь, после всего сказанного, можно сформулировать чёткий алгоритм защиты рукава высокого давления от раскалённого выхлопа с помощью fss. Первое – провести тепловизионное обследование зоны прохождения трассы и определить максимальную температуру, а также геометрию теплового поля. Второе – выбрать материал fss с рабочей температурой, превышающей максимально измеренную на 30 процентов. Третье – измерить наружный диаметр рукава с учётом фитингов и подобрать внутренний диаметр fss с зазором 2–5 мм. Четвертое – отрезать требуемую длину с запасом по 10 см с каждой стороны. Пятое – надеть fss на рукав, используя разрезные версии или натягивая через концевой фитинг. Шестое – закрепить fss термостойкими хомутами по всей длине, обеспечив неподвижность, но не перетягивая. Седьмое – загерметизировать концы термостойким составом или обжать дополнительной оплеткой. Восьмое – провести температурный тест в рабочем режиме в течение 30 минут, проверив на ощупь нагрев рукава в зоне защиты (он не должен превышать 60–70 градусов). Если нагрев рукава выше – добавить второй слой или увеличить воздушный зазор.
Следуя этому алгоритму, инженер может гарантированно продлить срок службы гидравлического рукава в самых суровых тепловых условиях, снизить риск аварийных утечек и пожаров, а также сократить затраты на внеплановые ремонты. Термозащитный рукав fss – это не просто дополнительная опция, а необходимость, если температура в зоне прокладки превышает допустимые пределы для рукава. Экономия на защите здесь недопустима, так как стоимость разрыва рукава под давлением вблизи огнеопасного выхлопа может быть несопоставима с ценой качественного fss. Поэтому правильный выбор и монтаж fss – это вклад в безопасность, надежность и эффективность работы машины, который с лихвой окупается в процессе эксплуатации.
