Котельная — не просто место, где стоит котел. Чтобы дом получал тепло без риска для людей, важно заранее продумать поступление свежего воздуха и отведение продуктов горения. Вентиляция отвечает за воздухообмен, а дымоход выводит дымовые газы. Эти задачи связаны, но один канал не заменяет другой.
В этой статье разберем воздухообмен, устройство дымохода и ошибки, которые мешают устойчивой тяге. Начнем с базовых принципов, затем перейдем к расчетам и практическим решениям. Числовые параметры будем рассматривать с учетом применимых норм: универсальные значения без привязки к конкретному агрегату могут ввести читателя в заблуждение.
Какие требования к вентиляции газовой котельной в частном доме?
Для российских объектов базовый ориентир — СП 402.1325800.2018 с изменением № 1. Он предусматривает естественный воздухообмен: поступление свежего потока и удаление отработанного без механического побуждения. Конкретные показатели зависят от характеристик теплогенератора. Поэтому газовая котельная с атмосферной горелкой и котельная с герметичным контуром горения требуют разных решений.
Какой воздухообмен требуется
Для теплогенераторов суммарной теплопроизводительностью до 50 кВт при высоте комнаты меньше 6 м предусмотрены следующие значения в режиме обслуживания:
- Если котел в доме забирает кислород непосредственно из комнаты — трехкратный обмен за час, но не меньше 100 м³/ч.
- Если котел получает кислород снаружи через герметичный тракт — однократный обмен.
- При совместном размещении с газовой плитой указанные показатели увеличивают на 100 м³/ч.
Кратность показывает, сколько раз за указанный промежуток обновляется весь воздушный объем в доме. Эти значения нельзя автоматически переносить на агрегаты иной производительности или на помещения с другими характеристиками: для них требуется отдельное проектное обоснование.
Как организовать поступление свежего потока
Приток компенсирует удаляемое количество, а при атмосферной горелке дополнительно покрывает расход на сжигание топлива. Сечение приточных и вытяжных устройств определяют расчетом: случайно выбранная решетка не подтверждает достаточную пропускную способность.
Если котел оснащен герметичным контуром горения, кислород к горелке подводят снаружи по отдельному воздуховоду. Но это не отменяет воздухообмен внутри теплогенераторной: дом с таким устройством также нуждается в предусмотренном проектом проветривании технической зоны.
Что проверить при подготовке проекта
- Откуда поступает свежий поток и куда удаляется отработанный.
- Соответствует ли производительность выбранному теплогенератору.
- Учтен ли дополнительный расход на горение при атмосферной горелке.
- Подтверждены ли сечения решеток и воздуховодов расчетом, а не подобраны только по внешнему виду.
Как рассчитать воздухообмен в газовой котельной?
Расчет начинают с объема помещения и характеристик газового котла. Сначала определяют расход для удаления отработанного потока, затем — поступление свежего, включая потребность горелки. Для агрегатов, забирающих кислород непосредственно из комнаты, эти величины различаются.
Какие исходные данные потребуются
- Длина и ширина комнаты, высота потолка.
- Суммарная теплопроизводительность установленных агрегатов.
- Исполнение горелки: котел с открытой или закрытой камерой сгорания.
- Наличие дополнительного потребителя топлива, например кухонной плиты.
Как определить производительность вытяжки
Для прямоугольной комнаты объем помещения находят по формуле:
V = a × b × h, где V — кубатура, м³; a, b, h — габариты, м.
Далее применяют выражение L = n × V. Здесь L — удаляемый расход, м³/ч, а n — кратность обмена. Для теплогенераторов суммарной теплопроизводительностью до 50 кВт при высоте комнаты меньше 6 м норматив предусматривает:
- При негерметичном контуре горения — L = max(3 × V; 100): выбирают большее значение.
- При герметичном контуре — L = V.
- При совместном размещении с газовой плитой — увеличение соответствующего показателя на 100 м³/ч.
Пример для небольшой комнаты
Допустим, котельная занимает комнату габаритами 3 × 2 × 2,5 м. Получаем V = 15 м³. Если котел атмосферный и попадает в указанный диапазон теплопроизводительности, трехкратный обмен равен 45 м³/ч. Однако нормативный минимум выше, поэтому принимают 100 м³/ч. Для герметичного агрегата при тех же исходных условиях однократный обмен составляет 15 м³/ч. Это иллюстрация вычислений, а не подтверждение допустимости выбранных габаритов.
Как учесть поступление свежего потока
Баланс для атмосферного агрегата записывают так: поступление = удаляемый расход + потребность на горение. Последнюю определяют по паспортным сведениям производителя. У герметичного устройства кислород к горелке поступает снаружи по предусмотренному воздуховоду, а комнатный воздухообмен рассчитывают отдельно.
Полученные м³/ч еще не определяют диаметр воздуховода. Подбор сечения требует аэродинамического расчета: с учетом протяженности трассы, поворотов, сопротивления решеток и располагаемой тяги. Итоговое решение должно подтвердить, что заданный расход действительно достижим.
Как организовать приток воздуха в газовую котельную?
Свежий поток должен компенсировать удаляемый вытяжкой, а для атмосферной горелки — дополнительно покрывать потребность на горение. Если котел получает кислород снаружи через герметичный тракт, комнатный воздухообмен все равно сохраняют. Подвод к горелке и проветривание технической комнаты решают разные задачи.
Откуда подавать свежий поток
Возможные решения — наружный стеновой клапан, специальное приточное отверстие либо переток из соседней зоны. Последний вариант рассматривают только при подтвержденном поступлении снаружи: сама по себе решетка между комнатами не создает дополнительного источника. Герметичный дом нельзя считать обеспеченным свежим потоком только за счет щелей.
- Для прямого поступления снаружи подбирают устройство с подходящей пропускной способностью.
- При перетоке проверяют весь маршрут: от наружного впуска до технической комнаты.
- Если дом имеет тамбур, закрытая промежуточная дверь не должна перекрывать путь.
Как подобрать сечение
Ориентиром служит расход, полученный при расчете воздухообмена дома. Подбирают не только наружные габариты решетки, но и ее живое сечение — свободную площадь, через которую проходит поток. Ламели, сетка и фильтр создают сопротивление, поэтому пропускную способность уточняют по характеристикам изделия.
Нельзя автоматически переносить на любую теплогенераторную значение 0,02 м²: в пункте 5.1 СП 402 оно указано для зазора под дверью при подаче в кухню с газовой плитой. Для другого варианта размещения решение проверяют по применимым положениям и проекту.
Что меняется при герметичной горелке
Если котел получает кислород через коаксиальный комплект или отдельный воздуховод, этот тракт собирают по инструкции производителя. Заменять его комнатным клапаном нельзя. При этом котельная сохраняет собственный воздухообмен: герметичность топочного контура не отменяет удаления отработанного комнатного потока.
Как проверить результат
- Убедиться, что решетки не закрыты отделкой, мебелью или складируемыми вещами.
- Проверить, сохраняется ли поступление при закрытых створках и межкомнатных дверях.
- Оценить влияние кухонного зонта и санузловых вентиляторов на разрежение и тягу.
- Перед пуском поручить инструментальную проверку профильному исполнителю: движение салфетки у решетки не подтверждает расчетную производительность.
Как обустроить вытяжную вентиляцию в газовой котельной?
Для удаления отработанного потока предусматривают естественную вытяжку с расчетной пропускной способностью. Котельная не должна зависеть только от включения бытового вентилятора: пункт 5.9 СП 402.1325800.2018 предусматривает естественное побуждение. Производительность принимают по характеристикам установленного агрегата и параметрам комнаты, рассмотренным в предыдущем разделе.
Как организовать вытяжной тракт
Автономность — базовый принцип: вытяжной тракт теплогенераторной не объединяют с вытяжными ответвлениями санузла, гаража или кладовой. Даже если дом небольшой, общая шахта без разделения потоков не заменяет обособленное решение. Дымоотведение также выполняет другую задачу: котел отводит продукты горения по собственному тракту.
- Приемную решетку размещают в верхней зоне комнаты, не закрывая ее шкафами и отделкой.
- Трассу разрабатывают с учетом высоты, протяженности и сопротивления поворотов.
- Сечение подбирают под расчетный расход, а не только под удобный строительный проем.
- Для осмотра и очистки предусматривают доступ к обслуживаемым участкам.
Если дом имеет общую строительную шахту для нескольких инженерных трасс, это не означает, что потоки разрешено смешивать. В частности, расположенные рядом дымовые и вентиляционные ходы должны разделяться герметичными перегородками по всей высоте.
Как вывести вытяжку над кровлей
Отметку устья определяют по проекту с учетом конфигурации кровли и соседних препятствий. Назначать одну универсальную высоту для любых построек неправильно. Если вытяжные вентиляционные ходы расположены рядом с дымовыми, приложение Г СП 402 предписывает принимать их высоту равной высоте дымовых ходов.
Можно ли поставить вентилятор дома
Самовольная установка вентилятора вместо естественной вытяжки — не равноценная замена. Он меняет баланс потоков и может создавать разрежение. Особенно чувствителен к этому котел с атмосферной горелкой. Любые механические дополнения согласуют с проектировщиком, сохраняя требуемый способ воздухообмена.
Что проверить перед пуском
- Свободны ли приточные и вытяжные решетки.
- Нет ли не предусмотренных проектом соединений с соседними вытяжными ответвлениями.
- Соответствует ли фактический расход проектному при обычном положении створок и дверей.
- Как влияют на тягу одновременно включенные кухонный зонт и санузловые вентиляторы.
Проверку поручают профильному исполнителю с измерительными приборами. Котельная считается подготовленной не по наличию решетки, а по подтвержденной работоспособности принятого решения. Проверять тягу зажженной спичкой или зажигалкой не следует.

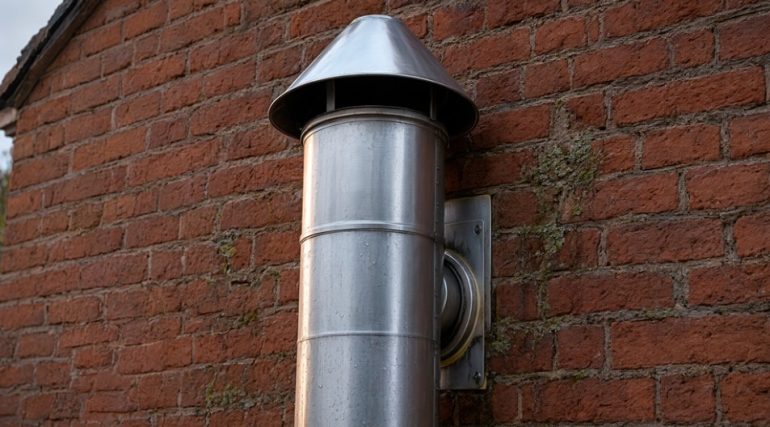

Какие требования предъявляются к дымоходу газового котла?
Дымоотведение подбирают под конкретный котел: учитывают способ горения, температуру уходящих продуктов, режим давления и образование конденсата. Универсальная труба, подходящая для любого агрегата, — опасное упрощение. Основой служат проект, инструкция производителя и применимые положения СП 402.1325800.2018.
Как выбрать подходящую конструкцию
Атмосферному агрегату требуется тракт с устойчивой естественной тягой. Для герметичного исполнения применяют предусмотренное изготовителем решение: коаксиальное либо раздельное. Эти варианты нельзя произвольно заменять друг другом или собирать из несовместимых комплектующих.
Если газовая котельная расположена внутри постройки, заранее определяют маршрут дымоотведения и узлы пересечения перекрытий. Дом при этом рассматривают целиком: учитывают соседние проемы, кровлю и горючие элементы, а не только удобство подключения.
Какими должны быть сечение и соединения
Герметичность предотвращает попадание продуктов горения в комнату. Стыки собирают предусмотренным изготовителем способом, а сечение проверяют расчетом. Самовольное сужение относительно выходного патрубка недопустимо: оно увеличивает сопротивление и может нарушить отведение продуктов горения. СП 402 предусматривает, что сечение дымоотвода должно быть не меньше сечения присоединительного патрубка.
- Материал выбирают с учетом температуры и химического воздействия конденсата.
- Соединения и уплотнения должны подходить для рабочего режима выбранного комплекта.
- Предусматривают доступ для осмотра и очистки.
- Проходы через горючие элементы выполняют с противопожарной защитой по применимым нормам и инструкции изготовителя.
Как учитывать повороты и горизонтальные участки
Чем сложнее маршрут, тем выше сопротивление. Для дымоотводов, рассматриваемых в пунктах Г.11–Г.12 СП 402, суммарная протяженность горизонтальных участков ограничена 3 м в новых постройках и 6 м в существующих; проектируется не больше трех поворотов. Эти значения не заменяют ограничений изготовителя и не являются универсальным разрешением для любого коаксиального комплекта.
Куда отводить конденсат
Уклон, сбор и удаление конденсата назначают под выбранную конструкцию. Для конденсационного агрегата особенно важны совместимость комплектующих и предусмотренный отвод жидкости. Нельзя выбирать направление уклона по случайной схеме: решение проверяют по инструкции производителя и применимым положениям свода правил.
Как определить положение выхода
Высоту и расположение устья выбирают с учетом типа дымоотведения, формы кровли и зоны ветрового подпора. Боковой выход через фасад не является универсальным решением: допустимость такого исполнения проверяют для конкретного оборудования и постройки. Дом с близко расположенными проемами требует особенно внимательной проверки проектных расстояний.
Перед пуском проверяют соответствие собранного тракта проекту, состояние соединений и работоспособность дымоотведения. Котельная готова к запуску только после предусмотренных проверок, а не сразу после присоединения патрубка.
Какие ошибки в вентиляции и дымоходе газовой котельной опасны?
Наиболее опасны перекрытый приточный путь, засорение дымоотведения и нарушение тяги. При таких неисправностях продукты горения могут поступать внутрь. Главная угроза — угарный газ: он не имеет запаха, поэтому отсутствие неприятных ощущений не подтверждает безопасность.
Перекрытие решеток ради сохранения тепла
Заклеивать приточные отверстия на зиму или закрывать их мебелью нельзя. Если котел забирает кислород из комнаты, недостаточное поступление свежего потока нарушает условия горения. Котельная с герметичной системой также нуждается в предусмотренном проектом воздухообмене. Утеплять дом следует без перекрытия вентиляционных путей.
Мощная вытяжка без проверки воздушного баланса
Кухонный зонт и санузловые вентиляторы способны создавать разрежение. Особенно опасно это для атмосферного агрегата: вместо удаления через дымоход продукты горения могут поступить в комнату. Если дом оборудован несколькими вытяжными устройствами, их совместное влияние проверяют при проектировании и наладке. Самовольное добавление вентилятора не устраняет причину слабой тяги.
Ошибки сборки и отсутствие обслуживания
| Ошибка | Чем опасна | Как предупредить |
|---|---|---|
| Соединение дымоотведения с комнатной вытяжкой | Нарушение предусмотренного разделения потоков, риск попадания продуктов горения внутрь | Сохранять самостоятельные тракты по проекту. |
| Сужение проходного сечения и произвольное добавление поворотов | Рост сопротивления и ухудшение удаления продуктов горения | Соблюдать расчетные параметры и ограничения производителя. |
| Негерметичные стыки и несовместимые комплектующие | Утечки, повреждение соединений под воздействием температуры и конденсата | Применять подходящие элементы и проверять собранный тракт. |
| Засорение или разрушение дымового хода | Снижение пропускной способности и риск газового отравления | Проводить предусмотренные осмотры и очистку, не откладывать устранение дефектов. |
Игнорирование отключений защитной автоматики
Если котел неоднократно отключается, нельзя блокировать датчики или продолжать перезапуски без выяснения причины. Срабатывание защиты требует диагностики. Котельная не становится безопаснее после обхода блокировки: неисправность остается, а предусмотренный защитный барьер исчезает.
Что делать при признаках опасности
Головная боль, головокружение и тошнота при работающем агрегате могут указывать на отравление. При подозрении на угарный газ немедленно выйдите на свежий воздух, предупредите остальных и вызовите помощь. Не возвращайтесь внутрь для самостоятельного поиска неисправности. В России звоните 112 или 104 из безопасного места; при ухудшении самочувствия сообщите о возможном отравлении.
При запахе топливного газа не включайте и не выключайте свет, электроприборы и вентиляторы, не пользуйтесь огнем. Если это безопасно и не задерживает выход, перекройте подачу и откройте створки для проветривания. Покиньте опасную зону и вызовите аварийную службу снаружи.
Заключение
Безопасная котельная начинается не с покупки техники, а с согласованного решения по вентиляции, дымоотведению и подаче свежего воздуха. Чтобы дом получал достаточно тепла, котел подбирают по расчетной мощности, а не только по площади. Главного внимания заслуживает баланс: сколько воздуха поступает, сколько удаляется и какая часть расходуется на горение. Именно согласованность этих процессов выступает основой устойчивого режима.
Оцените расположение и состояние постройки
Котельная проектируется с учетом назначения и конструктивных особенностей здания. Если дом относится к группе жилых объектов, нельзя автоматически переносить на него решения для промышленных сооружений. Напольный котел, настенные модели и водонагреватели требуют проверки условий размещения. На первом этаже, в цокольном пространстве, подвале или подвальном помещении допустимость выбранной схемы оценивают отдельно: решающее значение имеют характеристики техники и применимые ограничения. В коридоре или подсобке нельзя устанавливать агрегат только потому, что там находится свободный угол.
Когда котельная создается в рамках новой стройки, проще заранее согласовать фундамент, несущие стены и инженерные коммуникации. Если дом уже построен, придется обследовать старые конструкции, особенно в бывшей хозяйственной пристройке. Котел не должен становиться причиной самовольного ослабления перекрытия: люк, проход через чердак и пересечение крыши предусматривают проектом. Для участка возле озера, железнодорожного пути или плотной застройки города дополнительно изучают исходные ограничения. Район, область и расположение строения влияют на состав обследования, но не заменяют технический расчет.
Проверьте проемы, приток и вытяжку
Котельная должна обеспечивать расчетный воздухообмен при обычном положении дверей. Герметичный дом нельзя считать проветриваемым за счет случайных щелей. Если котел забирает кислород из комнаты, приточный путь особенно важен. Вход в техническую зону не следует загромождать; возможность безопасно выходить наружу сохраняют постоянно. Направление открывания двери, выход на улицу и запрет на определенные варианты размещения проверяют по применимым положениям, а не по фотографии чужого объекта.
Котельная нуждается и в продуманном оконном решении. Когда дом только проектируется, размер оконного проема, площадь остекления и характеристики стекла согласуют до заказа заполнения. Котел не определяет эти параметры единолично: учитывают весь комплекс условий. Обычный стеклопакет с форточкой нельзя без проверки объявлять легкосбрасываемой конструкцией. Толщиной стеклянного элемента, способом крепления и устройством нижней части рамы занимается проектировщик. Окна должны открываться там, где это предусмотрено принятым решением; освещение само по себе не подтверждает соответствие защитной функции.
Котельная считается подготовленной к пуску только после проверки дымового тракта и вентиляции. Если дом имеет сложную кровлю, отметку устья определяют с учетом препятствий, а не по универсальному совету «поднять на полметра». Котел подключают с соблюдением инструкции производителя: проверяют герметичность, отвод конденсата и совместимость элементов. Поверхности возле проходок защищают обычным способом; для дерева особенно важны противопожарные расстояния и характеристики огнестойкости. Использование случайных деталей из стали без подтвержденной пригодности запрещено считать равноценной заменой штатного комплекта.
Согласуйте всю инженерную комплектацию
Современная котельная часто объединяет несколько связанных контуров. Если дом оборудован бассейном и крытым переходом, потребность в энергии оценивают для каждого потребителя. Внутренняя разводка отопления, подготовка горячей воды, водоснабжение и подключение канализации требуют совместной проработки. Бойлеры, расширительные баки, коллекторы, радиаторы, насосы и насосные группы подбирают по расчетным режимам. Краны размещают с учетом доступа, а оборудование нельзя расставлять так, чтобы обслуживание стало невозможно. Для отдельно стоящих построек и помещений под навесом проверяют собственные условия защиты от внешних воздействий.
Технически сложная котельная требует внимания к электропитанию. Если дом имеет кондиционеры, кондиционирование и другие мощные потребители, доступное электричество распределяют с учетом разрешенной нагрузки. Учитывают расход электроэнергии, резервирование и автоматическое слежение за аварийными сигналами. Греющий кабель, обогрев уязвимых участков и защита от замерзания рассматриваются как отдельные задачи. При наличии двух источников энергии, например газового и электрического, порядок переключения необходимо разработать заранее. Тепловые потери оценивают в киловаттах, а не по субъективному ощущению, что помещение «хорошо держит тепло».
Подготовьте документы и условия обслуживания
Котельная должна иметь понятную техническую основу: паспорт установленного оборудования, комплект исполнительной документации и предусмотренные документы о проверках. Разработка газовой сети выполняется на основании технических условий и применимых нормативов; согласно СП 402, применяемые устройства должны соответствовать установленным требованиям. Монтаж и дальнейшие работы поручают компетентной организации, а действующим нормам и применимым ГОСТ отдают приоритет перед рекламными обещаниями. Необходим полный перечень операций, включая согласование, проверку автоматики и порядок эксплуатации.
- В первую очередь зафиксируйте основные расчетные показатели и точки подключения.
- Уточните минимальный сервисный проход, расстояние от пола до обслуживаемых элементов и допустимый уровень размещения арматуры.
- Не назначайте длину дымохода в метрах или объем комнаты в кубах без привязки к конкретному решению: даже отклонение на долю метра иногда требует пересмотра схемы.
- Проверьте, не будет ли температура опускаться ниже нужного значения и не станет ли давление превышать установленный предел.
- Запланируйте ремонт, периодические осмотры и доступ к каждой обслуживаемой позиции.
- Зафиксируйте рекомендованный изготовителем регламент; при необходимости его уточнит специалист.
Отделяйте техническую информацию от рекламы
Если котельная заказывается через интернет, сравнивайте не только цены, но и состав предложения компании, например, https://akt-na-dymohod.ru/. Стоимость должна раскрывать, какие услуги включены: обследование, проектирование, поставка, строительство или только сборка. Простой рекламный лозунг «прогреем за несколько минут» не дает гарантии результата. Большой каталог, акции и положительные отзывы полезны для знакомства с подрядчиком, однако качество подтверждают договор, квалификация исполнителей и приемка. Вопрос о постоянном техническом сопровождении лучше решить до подписания соглашения.
| Что проверить | На что обратить внимание |
|---|---|
| Состав предложения | Что идет в базовой комплектации, а за что потребуется доплата; допускается ли замена конкретной позиции и кем она согласуется. |
| Расчет и обоснование | Как определены нагрузки, забор свежего воздуха и параметры водогрейной установки; достаточно ли исходных сведений для проверки. |
| Ответственность | Кто выполняет пуск, устраняет дефекты и предоставляет сервисный выезд; как оформляется обратная связь. |
| Изменения проекта | Что нужно пересчитать, если хотите добавить второй источник нагрева, изменить планировку или разместить дополнительный потребитель. |
Как сформулировать обращение к подрядчику
Чтобы заказать обследование, удобно оставить заявку через форму сайта или отправить запрос по электронной почте. Укажите имя, телефон, адрес объекта и комментарий: какая помощь нужна, что уже смонтировано и какие проблемы обнаружены. Приложите файлы с планировкой, фотографии и отдельный лист с известными параметрами. Не передавайте лишние сведения: объем персональных данных ограничивайте целью обращения.
Формулировки формы должны соответствовать реальному процессу взаимодействия. Например, сообщение «Получили обращение, свяжемся для уточнения, ответим на технические вопросы» уместно только тогда, когда такой порядок действительно принят. Обещание обратного звонка в конкретное время не стоит публиковать без возможности его выполнить. Согласие на обработку оформляют с учетом установленной законом процедуры и политики конфиденциальности: фразу «даю согласие» нельзя автоматически подменять утверждением «отправляя форму, вы соглашаетесь» без проверки правового основания.
В меню полезно разделить информационный блог, новости, контакты и вакансии, чтобы посетитель легко находил нужный раздел. Ответ на вопрос «как правильно подготовить помещение» не следует смешивать с рекламой. Ссылку «подробнее» лучше вести на содержательную инструкцию, а не на пустую страницу. Если подрядчик работает в разных странах, например обслуживает Казахстан, нормативную базу и территорию ответственности указывают явно. Ссылка на документ, опубликованный в определенном году, сама по себе не доказывает, что он остается в силе.
Не переносите решения между разными объектами
Печи, камины, дизельные и вспомогательные устройства малой производительности имеют собственные особенности. При переоборудовании бойлерной в газовую техническую зону недостаточно сохранить прежнюю обвязку. Для встроенных помещений, пристроек и отдельного строения проверяют соответствующий набор ограничений. Если требуется бурить скважину или менять водоподготовку, эти задачи включают в самостоятельную часть проекта, а не считают автоматическим продолжением подключения теплогенератора.
Поэтому главный практический итог прост: отапливать безопасно — значит согласовать воздушный и газовый баланс, дымоотведение, защиту и обслуживание. Мало приобрести подходящий агрегат; обязательно нужна проверка всей принятой схемы. Когда вы знаете назначение каждого элемента и понимаете, кто отвечает за его исправность, это позволит избежать многих проблем. В качестве критерия готовности выбирайте подтвержденную работоспособность, а не внешний порядок после обустройства.
