Деревянные и пластиковые окна с энергосберегающим стеклопакетом – достоинства, мифы, ТХ



Содержание

Окна с энергосберегающим стеклопакетом

Есть несколько способов увеличить термоизоляционные свойства стеклопакета. Наиболее простой – заменить однокамерный двухкамерным вариантом. Более результативный – установить окна с энергосберегающим стеклом.

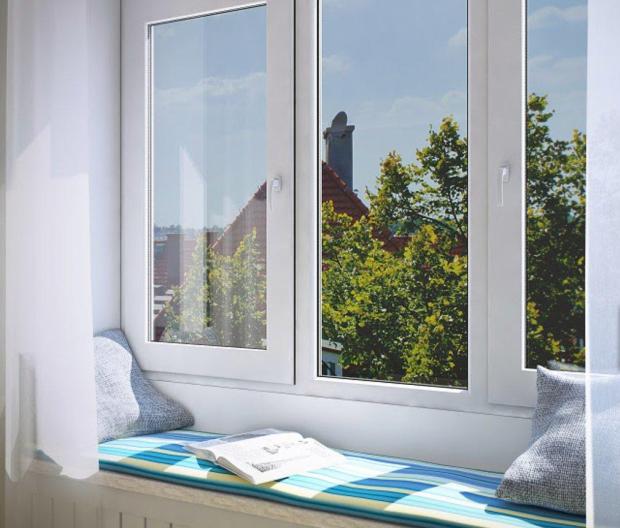

Окно с энергосберегающим стеклопакетом

Что такое энергосберегающее окно

Это специальное отполированное флоат-стекло с нанесенной низкоэмиссионной пленкой из оксидов металла.

Термин «низкая эмиссия» означает малую излучательную способность: действуя по принципу теплового капкана, покрытие пропускает снаружи внутрь помещения солнечную коротковолновую энергию, а вот тепло от работающих в комнате нагревательных приборов отражает, словно зеркало, не давая вырваться. И в жилье, где установлены энергосберегающие стеклопакеты, сохраняется тепло.

Как действует энергосберегающее стекло

Внешне такие окна не отличить от стандартных. Еще одно название – селективные – означает способность выборочно пропускать световые и тепловые волны.

Во внутреннее пространство между стеклами производители закачивают инертный газ – аргон (Ar) или криптон (Kr), он создает давление и активно препятствует потере тепла.

Теплоизоляционные характеристики конструкции с аргоном усиливаются на 14% – если сравнивать с бюджетным исполнением, когда окно с энергосберегающим стеклопакетом заполняют осушенным воздухом. Определить невооруженным глазом, что внутри – газ или воздух – невозможно. Поэтому стоит покупать металлопластиковые энергосберегающие окна в проверенных торговых точках.

Как и в стандартных моделях, конструкция окон с энергосбережением предусматривает разное число камер. Более востребованы одно- и двухкамерные варианты.

Как работает энергосберегающее стекло

Энергосберегающие покрытия окон

В производстве пластиковых энергосберегающих окон используют отражающие покрытия двух типов:

  • твердое (Low-E), или К-стекло;
  • мягкое (Double Low-E), или I-стекло.

Различаются они химическим составом, технологическим процессом, а также степенью теплоизоляции.

Стеклопакеты с К-стеклом

Способ их изготовления изобрели в 70-х годах XX века, когда на расплавленное стекло придумали наносить окись металла очень тонким слоем 0,5 мкм.

По этой технологии покрытие спекается со стеклянной основой и приобретает хорошую прочность (отсюда название «твердое»).

По сравнению с альтернативными изделиями пластиковые окна с энергосберегающим стеклом К-типа стойки к механическим повреждениям, покрытие допускается применять в оконных системах одинарного остекления.

В холодный сезон К-стекла отражают внутрь помещения до 70% тепловых волн, недостаток К-покрытия: этот процент меньше, чем у второго типа стекол.

Еще один минус: технологические особенности делают процесс нанесения металлического слоя неравномерным, поэтому на поверхности К-покрытия заметны радужные разводы.

Стеклопакеты с I-стеклом

Энергосберегающие стекла в пластиковых окнах I-типа (или И-стекло) считаются более современными и популярными у потребителей.

Низкоэмиссионный слой здесь выполняют на основе серебра и напыляют его уже на изготовленное стекло, а не при изготовлении стеклянной основы. Толщина слоя не превышает 0,12 мкм, энергосберегающее покрытие такого окна совершенно неразличимо глазом.

В работе применяют вакуумный метод нанесения, за счет чего тонкий слой получается абсолютно ровным, в отличие от К-технологии.

При сопоставлении с К-слоем этот тип стеклопакета привлекает улучшенными показателями теплозащиты: в отопительный период отражает внутрь жилья до 90% тепла.

Спор со стандартными стеклопакетами И-покрытие тоже выигрывает: когда за окном –26 °С, в комнате +20 °С, то на поверхности энергосберегающего окна будут держаться +14 °С, а на обычном всего +5 °С.

Технологические особенности делают I-покрытие мягким по структуре, его легко поцарапать. Поэтому такое стекло нужно устанавливать стороной с напылением внутрь стеклопакета. Стоимость окон ниже изделий с К-покрытием.

Схема стеклопакета с i-стеклом

Преимущества энергосберегающих окон

Может показаться: чем больше число камер, тем лучше характеристики стеклопакета. Но главное значение при выборе системы имеет степень защиты от утечки теплового излучения.

Эффект использования пластиковых окон с энергосберегающим стеклом логичнее показать в цифрах.
Сравним конструкции по коэффициенту сопротивления теплопередаче:

Обычные стеклопакеты Энергосберегающие стеклопакеты
однокамерный – 0,32 однокамерный – 0,59
двухкамерный – 0,47 двухкамерный – 0,64

То есть при равном числе камер энергосберегающие окна из ПВХ-профиля почти вдвое эффективнее сохраняют тепло в комнате, чем простые.

При этом однокамерная теплосберегающая конструкция работает результативнее, чем обычный двухкамерный пакет, а система с I-покрытием – лучше, чем с К-типом.

Преимущества энергоэффективных окон на схеме

  • Замена тяжелого двухкамерного пакета со стандартными стеклами на однокамерную теплосберегающую модель позволит уменьшить вес оконных створок. За счет снижения нагрузки фурнитура прослужит дольше заявленного срока на треть.
  • Благодаря нанесению в энергосберегающих металлопластиковых окнах низкоэмиссионного покрытия, пакет отталкивает тепловое излучение в том направлении, где его больше: летом – возвращает на улицу, зимой – направляет в сторону нагретой комнаты. В итоге потребители экономят на работе кондиционеров и отопления.
  • К преимуществам энергосберегающих окон относят хорошее отражение ультрафиолетовых лучей, вредных для человека и домашней обстановки. Такая защита спасает мебель, шторы, паркет и обои от выцветания под воздействием солнечного излучения.
  • Стекло в стандартном стеклопакете зимой гораздо холоднее, чем температура воздуха внутри жилья, и на окнах появляется конденсат. Энергосберегающие стекла этой проблемы не допустят.

Как работает двухкамерный стеклопакет

Недостатки инновационных окон

  • Как упоминалось, мягкое I-покрытие боится повреждений, но еще оно подвержено окислению. Конструкция должна быть полностью герметична, иначе внутри камеры проступят радужные пятна.
  • Если I-стекло хранят без упаковки больше месяца, мягкое покрытие на нем разрушается. Понять это можно по цветным разводам на поверхности.
  • Стоимость пластиковых энергосберегающих окон выше изделий с обычными стеклами.
  • Основываясь на стендовых испытаниях, производители обещают 25 лет беспроблемной эксплуатации энергосберегающих стеклопакетов. Но из-за молодого возраста технологий пока нет подтверждений, насколько заявленный теоретический срок службы соответствует практике.

Маркировка

Энергосберегающие стекла, установленные в пластиковых окнах, отличаются от простых систем условными обозначениями на упаковке:

  • обычное стекло маркируют литерой М, с повышенной твердостью – F (float);
  • энергосберегающее покрытие – буквами K или I;
  • на наличие теплоотражающей пленки указывает обозначение Pl;
  • на присутствии аргона – символ Ar, криптона – Kr.
Читать статью  5 лучших стиральных машин с классом энергоэффективности А

Как проверить подлинность изделия?

Энергосберегающее покрытие на окнах настолько тонкое, что невооруженным глазом его не различишь.

Но есть способ проверить его наличие без сложных оптических приборов.

Нужно поднести огонь от зажженной зажигалки, свечки или спички к окну и под углом рассмотреть появившуюся картинку. Каждое из стекол создаст по два отражения, при этом отражение от нанесенного энергосберегающего покрытия будет отличаться красноватым оттенком.

Как проверить стекло

Советы: как выбрать лучшие энергосберегающие окна

  • Внутреннее расстояние между стеклами не должно превышать 25 мм, иначе у стеклопакета ухудшатся теплоизоляционные свойства. Специалисты рекомендуют показатель в 10-15 мм.
  • Нужно изучить маркировку, найти обозначения К-стекла или I-стекла (И-стекла).
  • Самостоятельно проверить наличие отражающего покрытия с помощью пламени от спички, свечки или зажигалки.
  • Попросить у продавца сертификат на продукцию.

Производители

Изготовление энергосберегающих окон пвх – трудоемкая технология, где на каждом этапе требуется контроль качества. Производством стекол с низкоэмиссионным покрытием в мире занимаются корпорации:

  • Pilkington (Великобритания)
  • Glaverbel (Бельгия, есть завод в России)
  • Guardian Industries (США, заводы в Рязани и Ростове).

Среди российских компаний, которые собирают энергосберегающие окна на основе импортных комплектующих, лучше выбирать продукцию официальных партнеров мировых брендов:

Энергосберегающие окна: мифы и реальность

  • Из-за окон с энергосберегающими стеклопакетами страдают и плохо растут комнатные цветы

Низкоэмиссионное покрытие никак не влияет на жизнь растений, т.к. отражает инфракрасное излучение, а не все солнечные лучи.

Фотосинтез у цветов происходит благодаря поглощению естественного света, и того объема ультрафиолета, который пропускает энергосберегающее окно (35%), достаточно для их нормального развития.

Стеклопакеты со стандартными стеклами пропускают до 45% солнечного света.

  • Аргон опасен для человека

Аргон относят к разряду инертных газов, которые не вступают в химические соединения ни с одним компонентом. Он не взорвется и не загорится, не имеет запаха, не несет радиации. Для людей совершенно безвреден.

  • Накачка стеклопакета аргоном – рекламный трюк, на практике это ничего не дает

Очередной миф об энергосберегающих окнах. Аргон усиливает теплоизоляцию конструкции: стандартная однокамерная система при добавлении аргона становится теплее на 5%, а у такого же пластикового окна с энергосберегающим стеклопакетом характеристики теплоотражения улучшаются на 11%.

  • Аргон быстро улетучивается

Со временем газ исчезает даже из самого герметичного изделия – до 2-3% за год. К такому выводу пришли итальянские исследователи, которые провели испытания оконных систем, «проработавших» 7 лет на реальных объектах. Скорость улетучивания газа зависит от качества нанесения первичного герметика на дистанционную рамку ПВХ-профиля.

  • С энергосберегающими окнами очень жарко летом

Миф это или реальность?

Нужно уяснить, что чем выше у стекла совокупный процент пропускания солнечного тепла, тем быстрее будет нагреваться комната под действием солнца. У обычного стеклопакета такой показатель равен 77%, у энергосберегающего – 65%. Это значит, что летом помещение нагревается медленнее через окно с отражающим покрытием.

  • Энергосберегающие стекла не уменьшают теплопотери

Эффект от применения отражающих покрытий в окнах связан с размерами оконных проемов, материалами кровли и стен, функционированием отопительных коммуникаций.

Средний уровень экономии на отоплении при замене обычных стеклопакетов энергосберегающими составляет 35%.

Энергосберегающие деревянные окна

Профиль для евроокон изготавливают из древесины сосны, лиственницы, дуба. В производстве деревянных окон с энергосберегающими стеклопакетами применяют трехслойный клееный брус, который не промерзает зимой, не провисает, не образует щелей.

В лучших энергосберегающих окнах из дерева устанавливают утеплители и уплотнители немецкого производства. Они выдерживают температуры от +60 °С до -70 °С и почти триста циклов открывания-закрывания.

Энергосберегающие деревянные окна

Краткий итог

Пластиковые окна с энергосберегающими стеклопакетами – современная альтернатива стандартным оконным системам. Они лучше отражают тепло, меньше весят и позволяют экономить семейный бюджет на отоплении и кондиционировании.

При обустройстве загородного дома или квартиры это эффективный способ создать комфортную жилую среду.

Энергосберегающие окна – плюсы и минусы

Энергосберегающие окна - плюсы и минусы

Самая главная энергосберегающая технология в энергоэффективных окнах – это покрытие из оксида серебра.

Покрытие отражает инфракрасное излучение обратно в помещение.

Сохраняет тепло в холодное время года и защищает от солнечного излучения летом.

Покрытие энергосберегающего окна отражает в помещение тепло, которое поступает от отопительных приборов.

Энергосберегающее окно работает как термос.

В холодное время года внутреннее стекло энергосберегающего окна теплее на 5-7 градусов.

Теплопотери через окна снижаются.

По данным из наших энергетических обследований через остекление потери тепла могут достигать 40% от общего объёма.

Жарким летом такое окно позволяет экономить на кондиционировании воздуха.

Защита от жары летом

Защита от жары летом

Зачем нужен газ внутри стеклопакета

Теперь про газ внутри стеклопакета.

Инертные газы обладают более низкой теплопроводностью, чем воздух.

В этом газе нет молекул воды, а вода хороший проводник тепла.

Инертный газ увеличивает теплоизоляционные свойства энергосберегающего окна, но это только малая часть от общего объёма экономии.

Чаще всего используют аргон.

Энергосберегающие окна - плюсы и минусы

Определить, что стеклопакет предназначен для газа можно так: в одном из углов видно клапан для заправки.

А вот заправлен ли он газом не определить – гарантией может служить только репутация производителя.

Энергосберегающие покрытие

Увидеть невооруженным глазом энергосберегающее покрытие нельзя.

Можно посмотреть через стеклопакет на пламя зажигалки.

Цвет пламени, который отражается в простом и энергосберегающем стекле будет отличаться.

Отличие говорит о том, что покрытие есть и оно задерживает часть спектра.

Рама энергосберегающего окна

Рама энергосберегающего окна

Рама энергосберегающего окна изготовлена из материала низкой теплопроводности – полимера.

Качественный полимер обладает низкой теплопроводностью, устойчив к внешним воздействиям.

Используют и деревянные рамы стеклопакетов.

Такие рамы не имеют ничего общего со старыми окнами, которые устанавливали в прошлом веке.

Сейчас это обработанное дерево, которое служит хорошим теплоизолятором, не рассыхается, хорошо обеспечивает герметичность оконного проёма.

Плюсы энергосберегающих окон

Что дают энергосберегающие окна:

  • низкая теплопроводность окон (защита от жары летом и сохранение тепла зимой);
  • сохранение тепла в помещении (за счет отражающего инфракрасный спектр покрытия);
  • отсутствие конденсации влаги на внутренней поверхности энергосберегающего окна (температура стекла выше, воздух помещения при контакте со стеклом не проходит точку росы – влага не конденсируется).
  • меньший вес – для эффективного энергосбережения новому стеклопакету достаточно одной или двух камер.

Энергосберегающее окно не будет обмерзать с внутренней стороны в морозы.

Экономия на отоплении помещений с энергосберегающими окнами зависит от общей площади остекления.

Читать статью  Экономия энергии аккумулятора, Экономия энергии аккумулятора 158 | Инструкция по эксплуатации Pioneer DEH-P4800MP | Страница 49 / 62

На отоплении многоэтажных стеклянных башен (таких бизнес центров уже не мало) можно достичь экономии более 20%.

Минусы энергосберегающих окон

Энергосберегающие окна – это следующий этап оконной эволюции.

Массовое применение обычных металлопластиковых стеклопакетов в 90-х и 2000-х годах серьёзно изменило ситуацию с потерями тепла.

При замене традиционного стеклопакета на энергосберегающий результат будет уже не таким заметным.

Новые окна – это не прорыв, это следующий шаг к энергоэффективности.

Минусы энергосберегающих окон есть, совсем не много:

  • энергосберегающие окна дороже обычных;
  • установка целесообразна в зданиях высокого класса энергоэффективности (В+ и выше);
  • теплоотражающее покрытие со временем постепенно теряет свои свойства.

Сравнение цен: энергосберегающие окна vs обычные окна

Про стоимость расскажем подробней.

Если сравнить два стеклопакета (одинаковые, 2-х камерные), только один с покрытием, а второй без.

Разница в цене будет – покрытие дороже.

Но, так сравнивать нельзя, надо сравнивать по теплопроводности.

Получается интересный результат: однокамерное энергосберегающее окно с покрытием показывает такой же результат, как 2-х камерный обычный стеклопакет.

Стоимость дополнительного стекла компенсирует стоимость нанесения отражающего слоя.

Вот и получается, что цены пропорциональны, а энергосберегающее окно легче.

Меньший вес – значит меньше нагрузка на петли и фурнитуру.

Такая фурнитура дешевле, реже требует регулировки.

Альтернативой установки энергосберегающих окон остаётся установка качественных многокамерных стеклопакетов с рамами низкой теплопроводности.

Многокамерные стеклопакеты

Многокамерные стеклопакеты достаточно энергоэффективны, но обладают большим весом и искажают видимость.

Покрытие на установленные окна нанести нельзя, такое покрытие наносится только в заводских условиях.

Можно наклеить на внутреннее стекло теплоотражающую плёнку.

Такая плёнка не превратит окно в энергосберегающее и она немного ухудшит светопропускаемость, но повысит температуру стекла на 1-2 градуса в холодное время года.

Пленка ничем не защищена и подвержена механическим повреждениям.

Рекомендации по установке энергосберегающих окон

Установка энергосберегающих окон

Установка энергосберегающих окон

Здание или помещение должно отвечать таким параметрам:

  • большая площадь остекления (более 40%),
  • высокий класс энергоэффективности здания. , которая обеспечивает необходимый воздухообмен (окна герметичны и не пропускают наружный воздух в помещение).

Для того, чтобы проверить подходит ли здание для установки энергосберегающих окон, необходимо провести энергетическое обследование здания и проверку системы вентиляции.

Какие еще бывают окна? Какие их основные отличия?

Советские окна

Советские окна, деревянные, без утепления

Советские окна, деревянные, без утепления

«Старые» деревянные окна, без утепления.

В домах и зданиях, которые строились до 2000 года ставили такие окна.

Расскажем об их устройстве.

Рама из массива соснового дерева, покрашена белой краской, такой же оконный профиль.

Устанавливали два стекла и предусматривали возможность раскрыть створку, чтобы мыть стёкла изнутри.

Окна были не герметичными, внутрь попадала пыль.

Стекла вставлялись в деревянную раму просто в паз и крепились деревянной рейкой.

Тепло такое окно сохраняло плохо.

Перед каждой зимой окна нужно было утеплять поролоновым уплотнителем и заклеивать стыки бумагой.

Современные деревянные окна

Вся эта история уже почти ушла в прошлое.

Современные деревянные окна

Сейчас тоже используется дерево для производства современных окон, только технология изменилась.

Для изготовления рам и створок чаще используют сосну, лиственницу, дуб.

Теперь делают не из массива древесины, а из подготовленного клееного бруса.

Такой профиль не боится влаги, не искривится, отлично сохраняет тепло.

В таких окнах используют стеклопакеты, об этом ниже, в разделе про ПВХ окна.

Окна из профиля ПВХ со стеклопакетом

ПВХ- это поливинилхлорид, безопасный, долговечный, устойчивый к повреждениям и температурам пластик.

ПВХ окно

ПВХ – хороший теплоизолятор, профиль для оконной рамы и створок изготавливают многокамерным.

Для таких окон используют стеклопакеты.

Стеклопакеты- это два и более стекол, которые с интервалом 6-10мм соединяются в единый герметичный блок.

Пакет герметичен, внутрь не попадёт пыль.

Чем больше стекол в пакете, тем энергосберегающие свойства пакета выше.

К сожалению, вес такого пакета растет с каждым стеклом.

Бывают однокамерные стеклопакеты (всего два стекла), но доходит и до семи.

Окна ПВХ с многокамерными пакетами хорошо сохраняют тепло.

Главное, чтобы окно было качественно собрано и установлено в оконный проём.

Современные деревянные окна и окна ПВХ – это тоже энергосберегающие окна, они сохраняю тепло помещений.

Металлопластиковые окна

Теперь про металлопластиковые окна.

Металлопластиковые окна

Тут всё просто, это ПВХ стеклопакет, но в раме установлен по дополнительный металлический профиль, для усиления.

Конструкция такого окна более жёсткая.

Такие окна надо ставить там, где возможны деформирующие нагрузки на раму.

Есть еще и алюминиевые окна.

Профиль и рама такого окна из алюминиевого сплава.

Такой профиль самый долговечный, окно прослужит в полтора раза дольше ПВХ.

Самые эффективные окна

Производители заявляют срок службы почти 100 лет.

Цена алюминиевого профиля выше, технология изготовления сложнее.

Профиль прочный, эстетичный.

Есть и минусы у таких окон.

Металл является хороши проводником тепла.

Для утепления алюминиевого профиля, а он тоже многокамерный (как и ПВХ), полость заполняют утеплителем.

Только утепленный алюминиевый профиль можно отнести к разряду энергосберегающих окон.

Если сравнивать все эти технологии, то самыми энергосберегающими являются окна ПВХ и современные деревянные окна с установленными многокамерными стеклопакетами.

Именно поэтому энергосберегающие стекла стали применять на таких конструкциях.

Где производят энергосберегающие окна

Кто производит энергосберегающие окна

Кто производит энергосберегающие окна

В России и мире много производителей энергосберегающих окон.

Ответственный производитель указывает в документации к изделиям тип покрытия, какой газ используется во внутренней полости и материал оконного профиля.

Производители энергосберегающих окон в России

VEKA Rus

Компания «VEKA Rus» – проверенный годами производитель окон, компания производит энергосберегающие окна. Это дочернее предприятие немецкого концерна «VEKA AG».

Производственные площадки концерна «VEKA AG» расположены в десятках стран мира.

В России у компании два завода: под Москвой и в Новосибирске.

Торговые представители есть в каждом крупном городе России.

Оконные технологии

Московская компания «Оконные технологии» производит энергосберегающие окна из профиля «Rehau» уже 13 лет. Профиль «Rehau» производят на заводах в 41 стране мира. В России завод по производству профиля находится в городе Гжель, Московской области.

Европейские окна

Компания «Европейские окна» производит и продает все виды окон, изготавливают из профиля мировых производителей. Выпускают энергосберегающие окна с покрытием. Офис продаж находится в Москве.

Окна роста

Производитель и поставщик энергосберегающих окон «Окна роста». Производят окна из надёжного профиля «Veka». Компания работает на рынке с 1996 года. Офис продаж находится в Москве.

Рехау партнер

Компания «Рехау партнер» производит стеклопакеты из профиля «Rehau» более 14 лет. Компания выпускает также энергосберегающие окна, находится в Москве.

Читать статью  Пройти повышение квалификации по энергоэффективности в России

Velux

Производитель с мировым именем из Дании – это компания «Velux».

Форте

Более 20 лет в Санкт-Петербурге работает оконный завод «Форте»- производит широкий спектр продукции (окна, двери, ПВХ перегородки), а также современные энергосберегающие окна.

MONTBLANC

Известная европейская торговая марка «MONTBLANC» – у компании несколько заводов на территории России- производство профиля и оконных систем.

Энергосберегающие окна: что делает их «теплыми» и как они помогают экономить на отоплении?

Энергосберегающие стекла с низкоэмиссионным покрытием, способным значительно сократить утечки тепла через остекление, начали опробовать в строительной отрасли еще в 60-х гг. прошлого века. Однако в ту пору проблема энергоэффективности жилища хоть уже и стояла, но не была столь критически острой, как сейчас. Сегодня же приходится констатировать, что время на раздумья, стоит ли использовать в доме «теплое» стекло, — истекло

Как стекло становится энергосберегающим?

Как известно, из совокупных теплопотерь в здании на долю окон приходится порядка 35% (притом свыше ⅔ тепла утекает через стекло, а остальное через другие элементы конструкции), на втором месте стены (≈ 20%), далее идут кровля (≈ 15%), пол и фундамент (≈ 15%) и, наконец, дымовая труба (те же 15%). Таким образом, очевидно, что применение энергосберегающих окон более чем оправданно.

Существует три вида теплообмена — за счет конвекции воздуха, теплопроводности материала и излучения. Соответственно, уменьшить потери тепла через окно можно, также действуя в трех направлениях: 1) использовать вместо обычной рамы с двумя стеклами герметичный стеклопакет, 2) увеличить толщину и количество стекол с заполнением камер осушенным воздухом или инертным газом; 3) повысить способность стекла отражать длинноволновое инфракрасное излучение.

Показателем энергосбережения стекла является излучательная способность его поверхности, обозначаемая коэффициентом эмиссии e (эмисситентом). Чем большую мощность излучения отражает стекло, то есть чем ниже значение коэффициента, тем эффективнее «работает» стеклопакет. (У обычного стекла е равно примерно 0,84, это означает, что оно пропускает около 84% тепловой энергии. Правда, сегодня уже выпускают листовые стекла с эмисситентом 0,06, «пропускная способность» которых заметно снижена.)

Увеличить сопротивление теплопередаче и уменьшить теплопроводность стекла позволяет нанесение на него низкоэмиссионного, или селективного, оптического покрытия, которое свободно пропускает в дом коротковолновое излучение (солнечный свет), но не дает выходить наружу длинноволновому тепловому излучению (с длиной волны 5,6–50 мкм), — иными словами, удерживает тепло от отопительных устройств внутри помещения.

Бытовые нагреватели длинноволнового ИК-диапазона

Согласно СНиП 41-01-2003 температура поверхности высокотемпературных приборов лучистого обогрева не должна превышать 250°С. Это ограничение связано с тем, что длительное нахождение вблизи устройства, разогретого до 300°С и более, может нанести вред здоровью человека, поскольку тепловые лучи проникают на достаточную глубину от поверхности кожи. Именно поэтому в быту предпочтительны такие источники тепла, как теплые полы (до 27°С), теплые стены (40°С), пленочные ИК-обогреватели (45°С), ИК-нагреватели с карбоновыми панелями (до 75°С), батареи центрального отопления (до 90°С), масляные радиаторы (до 150°С), кирпичная печь (до 100°С), металлическая печь (до 150°С), ИК-обогреватели с алюминиевыми пластинами (250°С).

Длина волны ИК-излучения от перечисленных приборов находится в диапазоне 8–80 мкм и не попадает даже в зону средневолнового диапазона с длиной волны менее 5,6 мкм и температурой выше 300°С.

Для придания стеклу селективных свойств применяют два типа покрытий — твердое (k) из тонкослойной окиси металлов и мягкое (i) из оксидов металлов.

К-покрытие наносят методом пиролиза на горячую поверхность в процессе производства стекла и затем отжигают. Его достоинством является более высокая твердость, чем у самого стекла. В роли светового фильтра в данном случае выступает слой окислов цветных металлов — индия или олова. Коэффициент эмиссии e у k-стекол составляет не более 0,2. В стеклопакете их ставят так, чтобы той стороной, на которую нанесено покрытие, они смотрели внутрь помещения: отражающий слой достаточно прочный, так что можно не бояться нечаянно его повредить.

Селективные стекла отличаются по составу отражающего слоя, способу его нанесения, а также по своим энергосберегающим характеристикам. При этом современные изделия с любым типом оптического покрытия абсолютно прозрачны и выглядят как обычные стекла

I-покрытие наносят методом вакуумного напыления на уже изготовленное стекло. В его составе — два или более слоев оксида титана, разделенных тонкой пленкой из серебра. Покрытие мягкое и нестойко к царапинам, поэтому i-стекло должно быть обращено отражающей поверхностью внутрь стеклопакета. По энергосбережению такие стекла вне конкуренции: теплопотери через оконную конструкцию сокращаются на 90%.

Стеклопакеты однокамерные (СПО) и двухкамерные (СПД)

Что лучше выбрать? На сегодняшний день большинство владельцев домов в среднерусском регионе предпочитают устанавливать СПД 4М1-10-4М1-10-4М1, что означает стеклопакет с тремя простыми стеклами толщиной 4 мм, разделенными 10-миллиметровыми дистанционными рамками. При условии грамотно рассчитанной, надежной системы отопления этого достаточно для того, чтобы не испытывать дискомфорта от естественных утечек тепла через окна. Если же стоит задача повысить уровень энергоэффективности жилища, чтобы максимально снизить затраты на его обогрев, то справиться с ней без окон с селективными стеклами практически невозможно.

Одним из решений будет использование, например, СПО 4М1-16Ar-И4 со следующей структурой: наружное стекло толщиной 4 мм, далее — 16-миллиметровая полость, куда закачан аргон, и внутреннее стекло с i-покрытием, обращенное отражающей поверхностью к улице.

Прежде всего, в этом случае существенно улучшатся энергосберегающие свойства оконной конструкции. Зимой она будет эффективно отражать тепло от отопительных устройств обратно в помещение, а летом — препятствовать проникновению туда того же длинноволнового излучения от разогретых на солнце предметов и поверхностей (камней, дорожного покрытия и т. п.), снижая тем самым затраты на нагрев и охлаждение воздуха в доме в зависимости от сезонных потребностей.

Интенсивность ультрафиолетового излучения, проходящего сквозь окна с i-стеклом, снижается по сравнению с обычным остеклением на 15–17%, а значит, обивочная ткань, бумажные и красочные покрытия и прочие элементы интерьера защищаются от преждевременного выцветания

За счет того, что поверхность стекла с i-покрытием более теплая, чем у обычного стекла, вероятность образования на нем конденсата гораздо меньше. Немаловажно и то, что однокамерный стеклопакет выйдет однозначно дешевле, чем двухкамерный, к тому же он и в полтора раза легче. Одним словом, преимущества налицо. К сведению: то же количество тепла, которое сохраняет один СПО типовых размеров с i-стеклом за отопительный сезон, выделяется при сгорании около 150 л солярки. Что в масштабе двухэтажного дома площадью 300–350 м² оборачивается экономией более чем тонны топлива.

Повысить энергоэффективность здания поможет и применение двухкамерных стеклопакетов, в составе которых будет хотя бы одно стекло с i-покрытием. Желательно, чтобы толщина пакета была не менее 36 мм. Ширина дистанционной рамки влияет на теплоизоляционные свойства конструкции не слишком ощутимо, но если она будет составлять 12 мм и более, заметно лучше станет звукоизоляция.

Рамы стоит предпочесть деревянные. Коэффициент температурного расширения у ПВХ в несколько раз выше, чем у дерева, поэтому ПВХ-профили подвержены более серьезным деформациям при перепадах температур, особенно в случае крупноформатных окон. Изменения размеров в первую очередь сказываются на контурах уплотнения оконных рам, что вызывает необходимость более частой их регулировки.

Источник https://www.topdom.ru/articles/equipment/energosberegayuschie_plastikovye_okna_granicy_pravdy.htm

Источник https://energo-audit.com/okna

Источник https://www.zaggo.ru/article/konstrukcii1/okna/vremya_i_steklo.html

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
