Как можно использовать мотор-колесо в качестве генератора?

Ветрогенератор на заднем дворе

Настоящий ветрогенератор — это слишком дорого в том случае, если его планируется использовать для решения простых домашних задач, не требующих большой мощности. Если всё, что нужно — это немного энергии для LED-освещения или для проекта, основанного на Raspberry Pi Zero, это как-то несоразмерно довольно серьёзным деньгам, которые придётся заплатить даже за небольшой ветряк. То же касается и школьных экспериментов, время и деньги, уходящие на организацию которых, обычно стараются свести к минимуму. Школы часто стеснены в средствах.

В этом материале мы расскажем о том, как создать собственный маленький ветрогенератор. Делать мы его будем из велосипедных запчастей и из того, что можно купить в строительном магазине. Стоимость проекта находится где-то в районе $80-150. На создание генератора уйдёт 8-16 часов. При ветре, который чуть сильнее «слабого ветра» по шкале Бофорта, наш генератор способен дать около 1 ватта мощности. Этого достаточно для того чтобы зарядить небольшую батарею, а значит, энергия у нас будет и в безветренную погоду.

Домашний ветрогенератор

Описываемая здесь маленькая ветряная турбина — это, по сути, экспериментальный проект, в ходе работы над которым можно освоить основы ветроэнергетики. Эту турбину нельзя назвать абсолютно надёжным источником энергии. Не стоит ждать от неё чудес! Кроме того, учитывайте, что сильный ветер опасен для нашей турбины. Эта машина не рассчитана на нормальную работу при таком ветре. Он её, скорее всего, разрушит. Поэтому турбину стоит убирать в плохую погоду. В частности, нужно учитывать то, что её обломки, носимые ветром, могут кого-нибудь поранить.

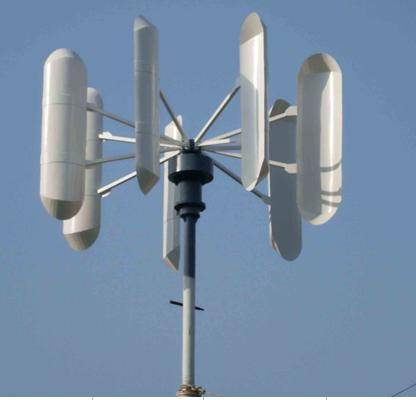

В отличие от типичных коммерческих турбин с горизонтальной осью вращения, оснащаемых тремя лопастями, закреплёнными на горизонтальном валу, в нашем проекте используется вертикальный вал ротора. Это избавляет нас от необходимости в механизме, учитывающем направление ветра, и сильно упрощает проект турбины. Наш генератор, в сущности, представляет собой велосипедное колесо, смонтированное на вертикальной стойке, которое связано с электрическим генератором. В роли лопастей ротора используются восемь «полутруб», вырезанных из дешёвых пластиковых (PVC) канализационных труб и прикреплённых к ободу колеса.

Турбина начинает вращаться при достижении ветром силы, примерно соответствующей 2 баллам (около 6 км/ч) по шкале Бофорта (смотрите таблицу ниже). Если сила ветра достигает 5 по шкале Бофорта (около 30 км/ч), турбина даёт около 1 ватта мощности (по нашим измерениям — 147 мАч при 6,7 В).

Шкала Бофорта (по материалам Википедии)

Баллы Бофорта Словесное определение силы ветра Средняя скорость ветра
м/с км/ч узлов
Штиль 0—0,2 < 2 0—1
1 Тихий 0,3—1,5 2—5 1—3
2 Лёгкий 1,6—3,3 6—11 4—6
3 Слабый 3,4—5,4 12—19 7—10
4 Умеренный 5,5—7,9 23-28 11—16
5 Свежий 8,0—10,7 29—38 17—21
6 Сильный 10,8—13,8 39—49 22—27
7 Крепкий 13,9—17,1 50—61 28—33
8 Очень крепкий 17,2—20,7 62—74 34—40
9 Шторм 20,8—24,4 75—88 41—47
10 Сильный шторм 24,5—28,4 89—102 48—55
11 Жестокий шторм 28,5—32,6 103—117 56—63
12 Ураган 33 и более 118 и более 64 и более

Шкала силы (скорости) ветра, используемая в наши дни, разработана в 18 веке британским моряком Сэром Френсисом Бофортом (1774 — 1857). Но его нельзя назвать первым, кто приложил усилия к созданию подобной шкалы. Шкале Бофорта предшествовали другие работы, в частности, характеризующие силу ветра по его воздействию на лопасти ветряных мельниц (инженер Джон Смитон, 1759). В том же направлении работал британский географ и гидрограф Александр Далримпл (1737 — 1808). Ещё более ранние шкалы силы ветра созданы астрономом Тихо Браге (1582), естествоиспытателем Робертом Гуком (1663) и Даниэлем Дефо (1704) — купцом, мятежником, шпионом и автором «Робинзона Крузо». В 1829 году Френсис Бофорт был назначен гидрографом Британского Адмиралтейства и передал свою шкалу всем, кому она могла понадобиться. С тех пор шкала Бофорта стала стандартным инструментом для измерения силы ветра.

Материалы и инструменты

  • Переднее велосипедное колесо диаметром 28 дюймов и электрический генератор. Я купил новый генератор на eBay за €40, но в Европе часто встречаются подержанные генераторы. В США можно найти такой на eBay, а можно купить дешёвую динамо-втулку Shimano и установить её в старое колесо.
  • 2 4-дюймовые PVC-трубы (условный проход трубы — 110 мм) длиной 2 метра. Я использовал тонкостенные трубы, но то, какими именно они будут, особой роли не играет.
  • 16 крепёжных винтов с гайками и с большими шайбами. Длина и диаметр винтов зависят от характеристик обода колеса.
  • Стальная водопроводная оцинкованная труба диаметром 1 1/2 дюйма с резьбой по обоим концам. Её длина (высота мачты ветряка) подбирается самостоятельно и зависит от условий, в которых придётся работать генератору.
  • Стальная трубопроводная арматура для водопроводной трубы 1 1/2 дюйма. Торцевая заглушка (она совершенно необходима) и тройник (необязательно).
  • Повышающе-понижающий (buck-boost) преобразователь напряжения DC-DC, такой, как Mesa #DSN6009 4 A. Я рекомендую преобразователь с выходной мощностью 30 Вт.
  • 2 электролитических конденсатора, 2200 мкф, как минимум 12 В.
  • Мостовой выпрямитель. Минимум — 500 мА.
  • Диод 1N4007.
  • Термоусаживаемые трубки или изолента.
  • Проволочные тросы и винты с петлями (необязательно). Всё это может понадобиться для фиксации мачты.
  • Мешок цемента (необязательно). Может понадобиться для крепления мачты.
  • Ножовка или электролобзик для резки тонких PVC-труб.
  • Дрель со свёрлами для пластика и металла.
  • Отвёртка и/или гаечный ключ и комплект насадок, подходящих для используемых винтов, гаек, болтов.
  • Паяльник и припой.
Читать статью  Управление питанием в Windows XP

Делаем ветрогенератор из велосипедного колеса

Начнём работу над ветрогенератором. Мы будем пользоваться мачтой, сделанной из стальной водопроводной трубы, которая, возможно, будет закреплена в земле с помощью бетона. Принимая решение о высоте мачты и о способе её крепления стоит почитать местные законы. Возможно, в зависимости от условий эксплуатации генератора, мачту понадобится закрепить с использованием растяжек.

▍1. Вырезание лопастей турбины

Мы использовали тонкостенные канализационные PVC-трубы (Рис. A). В Германии, где я живу, такие трубы окрашены в оранжевый цвет, в Северной Америке такие трубы обычно белого цвета.

Мы, с использованием пилы, можем вырезать 4 лопасти из одной двухметровой трубы (Рис. B). Нам нужно 8 лопастей. Постарайтесь резать трубы точно по центру. В идеале все лопасти должны иметь одинаковый вес.

▍2. Прикрепление лопастей к генератору

В роли генератора мы используем велосипедное колесо (обод) с закреплённым в нём генератором (Рис. C). Лучше всего подходят колёса с алюминиевым ободом, так как их легче сверлить. Если вы взяли колесо от старого велосипеда — не забудьте снять с него шину, камеру и тормозные диски.

Прикрепите к колесу лопасти так, как показано на Рис. D, используя 2 винта, гайки и большие шайбы. Лопасти должны быть распределены по ободу равномерно (возможно, вам в этом поможет подсчёт количества спиц между лопастями) и выровнены по центру обода.

▍3. Сборка мачты

Мачту мы будем делать из оцинкованной стальной водопроводной трубы с резьбой на обоих концах. В торцевой заглушке (Рис. E) надо просверлить 9-миллиметровое отверстие и прикрутить колесо к заглушке, пропустив через это отверстие ось генератора с резьбой (Рис. F ниже). После того, как мачта будет надёжно закреплена (!), можно прикрутить к ней заглушку.

В деле надёжной установки мачты может пригодиться тройник, прикрученный к той части трубы, которая будет закреплена в земле и залита бетоном. Тройник позволит надёжно зафиксировать мачту в бетоне. При этом вес бетона должен быть достаточно большим для того чтобы поддерживать и фиксировать мачту. Вся конструкция должна быть надёжно закреплена. В результате, если ожидается буря, можно просто открутить нижнюю часть мачты от бетонного основания и убрать турбину в безопасное место.

Не стоит недооценивать силу, с которой ветер воздействует на окружающие предметы. Эта сила возрастает пропорционально кубу (третьей степени) скорости ветра! Поэтому, если нужно, зафиксируйте мачту с помощью растяжек.

▍4. Сборка электронных компонентов

Наша ветроэлектростанция рассчитана на зарядку свинцово-кислотного аккумулятора с помощью тока, генерируемого динамо-машиной. Используемый нами электрогенератор вырабатывает переменный ток, который мы преобразуем в импульсный постоянный ток, используя мостовой выпрямитель. Этот ток, для его сглаживания, передаётся на два электролитических конденсатора ёмкостью 2200 мкф.

Сглаженный постоянный ток затем подаётся на повышающе-понижающий преобразователь (на eBay он стоит примерно $10), который используется в роли регулятора зарядки аккумулятора. Он преобразует входное напряжение, находящееся в диапазоне от 1,25 до 30 В, в заданное постоянное напряжение. Мы установим выход конвертера на 0,7 вольта выше конечного напряжения заряда аккумулятора (для компенсации прямого напряжения диода). Диод 1N4007 нужен для того чтобы предотвратить обратный ход тока от аккумулятора к конвертеру.

Например, 6-вольтовый свинцово-кислотный аккумулятор имеет напряжение зарядки 7,2 В. Учитывая необходимость добавления прямого напряжения диода, которое равняется 0,7 В, конвертер нужно установить на выходное напряжение в 7,9 В.

Электрическая нагрузка (это может быть что угодно, например — светодиод) будет подключена к выходам аккумулятора. Учитывайте то, что эта нагрузка должна поддерживать выходное напряжение, установленное на конвертере. Сам генератор может быть способен дать лишь небольшой ток, а батарея может выдать несколько ампер. Последствия короткого замыкания могут быть весьма печальными (может случиться пожар). Для того чтобы предотвратить несчастные случаи, нужно, независимо от того, что именно вы подключаете к ветрогенератору, принимать соответствующие меры безопасности.

Читать статью  Топ-10 энергосберегающих решений для городской квартиры.

Штормовое предупреждение!

После того, как электронные компоненты генератора собраны, всё готово к тому, чтобы превратить силу ветра в электроэнергию! Теперь перед вами раскрываются возможности владельца ветрогенератора.

Наш генератор, правда, это всего лишь экспериментальное устройство, недорогая практическая демонстрация принципов работы ветряных турбин, которая может найти применение, например, в школах. Эта турбина не рассчитана на работу при сильном ветре. Когда турбина не используется, или если сила ветра превышает 6 по шкале Бофорта, всю конструкцию нужно разобрать и куда-нибудь спрятать.

Велосипедное колесо и лопасти из труб не рассчитаны на постоянное использование, в особенности — при сильном ветре. Вы можете сами усилить конструкцию в том случае, если хотите, чтобы ветрогенератор работал бы на постоянной основе. (Правда, надо сказать, что моя конструкция оказалась прочнее, чем я ожидал. Я оставил её в саду и она работала там при любой погоде — до тех пор, пока не вышла из строя одна из растяжек. Тогда мачта рухнула и сломалась одна из лопастей турбины.)

Если вас интересует тема ветрогенераторов — можете взглянуть на этот материал и посмотреть это видео. Загляните на этот сайт, посвящённый генератору Chispito. Вот и вот — ещё пара полезных ресурсов.

Мотор-колесо как генератор

Коммерческие ветрогенераторы обычно оснащаются винтовыми пропеллерными электродвигателями. У них высокий КПД – до 49%. Но такие двигатели сложны в изготовлении, поэтому самодельные ветрогенераторы обычно имеют стандартную конструкцию на роторном моторе.

В роли генераторов для домашней ветроэнергетики нередко используются мотор-колеса для электровелосипедов и гироскутеров. Фактически МК для велосипеда, скутера или электромобиля – это готовый 3-фазный генератор тока на магнитах.

Устройство мотор-колеса

Внутри втулочного мотора для велосипеда или скутера находится вращающийся статор с 30–50 неодимовыми магнитами и статичный ротор с 3 независимыми обмотками. Каждая из них выполнена из 4–9 проводов общим диаметром 3–4 мм. В велосипедных МК обмотки обычно соединяются по схеме «звезда», а в моделях для электросамокатов и скутеров – по принципу «треугольник».

Характерные особенности

Перечислим важные особенности втулочных электродвигателей:

  1. В режиме генератора мотор-колесо начинает выдавать ток без промедлений. Номинальная мощность МК при таком варианте использования достигается при 500–700 об./мин., в зависимости от особенностей модели.
  2. Выработка электроэнергии обеспечивается сразу после установки ветрогенератора, даже при незначительной силе ветра (1–2 м/с).
  3. Выходное напряжение пропорционально скорости вращения.
  4. Для увеличения снимаемой мощности достаточно подключить дополнительные обмотки.
  5. Для торможения МК достаточно закоротить обмотки между собой.
  6. Для регулировки мощности можно снять или подключить дополнительные обмотки, предварительно закоротив их.

Типы мотор-колес

Мотор-колесо заднее 3000Вт, прямой привод, под трещотку (мод. MXUS V3) фото

Мотор-колеса бывают редукторными и прямоприводными. Для использования в качестве генератора электрического тока для ветряка подходят только модели прямого привода. Они не только более надежны и дольше служат благодаря максимально простой конструкции, но и обеспечивают возможность рекуперации энергии. К тому же, отсутствие шестеренок на прямоприводном электродвигателе снижает механические потери.

По весу и мощности МК прямого привода делятся на 3 категории:

  1. Модели массой 4,5–6 кг с номинальной мощностью 600–1000 Вт и КПД около 85%.
  2. Устройства массой 8–10 кг с номинальной мощностью 1,5–2 кВт.
  3. «Тяжеловесы» массой до 24 кг и мощностью до 8 кВт.

Для получения хорошего инерционного эффекта используемое в качестве генератора мотор-колесо должно быть тяжелым. Для получения мощного ветряка подойдет МК на 1000 Вт и 48 В. Универсальную модель можно собрать из МК на 800 Вт, а компактный вариант – на основе ступичного электромотора мощностью 500 Вт.

Выбор напряжения

При покупке прямоприводного МК для вертикального ветряка нужно выбирать модели с увеличенным вольтажом. Например, для аккумуляторной системы напряжением 12 В подойдет безредукторный электромотор на 24 В, для АКБ на 24 В – мотор на 36 В и т.д. Такая разница в напряжении необходима для компенсации его снижения на контроллере и корректной работы при увеличенных оборотах на ветряке. К тому же, напряжение электромотора должно быть выше заданного выходного напряжения, чтобы не допустить его критического снижения при вращении на неполную мощность.

Принцип работы мотор-колеса как генератора ветряка

Для запуска МК нужен источник крутящего момента. Для превращения мотор-колеса в источник энергии нужно инициировать его вращение и заставить устройство работать в качестве генератора. Для этого нужен выгодный пусковой старт, например, энергия ветра. Чтобы использовать ее для выработки электроэнергии, достаточно собрать и установить ветряк из мотор-колеса.

Читать статью  Проекты по повышению энергоэффективности в России

Основные элементы такой конструкции – это ось вращения, лопасти для улавливания ветра и мачта для подъема конструкции на необходимую высоту. Положение генератора может быть вертикальным и горизонтальным. Вертикальный вариант лучше, т.к. позволяет минимизировать сопротивление вращению. Лопасти можно сделать из полипропиленовых полусфер или другие, на усмотрение разработчика. Главное – чтобы они запускались в движение даже при небольшом движении ветра.

Сборка ветрогенератора из мотор-колеса

Процесс сборки ветряка своими руками включает следующие этапы:

  1. Подготовка мотор-колеса с подходящими значениями напряжения, мощности и крутящего момента.
  2. Изготовление и монтаж лопастей. Их можно сконструировать из ПВХ трубы, полипропилена, стеклоткани, дерева и других материалов. Для возможности вращения даже при незначительном ветре лопасти нужно развести на максимальное расстояние от оси вращения.
  3. Соединение лопастей с колесом. Проверка прочности крепления.
  4. Монтаж поворотного механизма, необходимого для вращения лопастей от малейших дуновений ветра. По прочности лучше использовать узел из стали, чтобы он выдерживал даже ураганные воздействия.
  5. Подготовка контроллера, необходимого для измерения выходной мощности.
  6. Установка турбины для монтажа ветряка. Например, можно соединить крепежом уголки из металла. Готовую турбину надеть на ось вращения и выполнить статическую балансировку.
  7. Подсоединение МК к устройствам, потребляющим энергию.

Читайте в предыдущей статье блога VoltBikes о выборе напряжения для электровелосипеда.

Мини ветрогенератор своими руками

В местах без электричества возникает проблема с подзарядкой смартфонов и прочей техники. Использование павербанка только временная мера. Гораздо надежней обзавестись бесплатным альтернативным источником энергии. В его качестве подойдет самодельный миниатюрный ветрогенератор. Его производительности вполне достаточно, чтобы подзаряжать смартфон.

Мини ветрогенератор своими руками

Материалы:

    (да,именно на 220 В, это не опечатка);
    ;
    .
  • ПВХ труба 32 мм;
  • ПВХ труба 50 мм;
  • переходник с 32 на 50 мм;
  • 2 червячных хомута;
  • отрезок листа ПВХ или оргстекла;
  • болт М10 80 мм;
  • 2 гайки М10;
  • подшипник с внешним диаметром 32 мм;
  • лопасти от бытового вентилятора;
  • цементно-песчаная смесь.

Изготовление ветряка

Первым делом поясню о сердце нашего ветряка, которым является купленный на АлиЭкспресс мотор-мини генератор на 220В.

Мини ветрогенератор своими руками

Это трехфазный безщеточный электродвигатель (мощностью 50 Вт), который при номинальных оборотах (10000 об./мин.) способен вырабатывать порядка 220 Вольт трехфазного напряжения. Но так как при помощи ветра такие обороты создать невозможно, нам доступно лишь слабое вращение, то такая турбина будет нам выдавать порядка 12-20 В. Этого будет достаточно для наших целей.
Берем ПВХ трубу.

Мини ветрогенератор своими руками

На край канализационной ПВХ трубки 32 мм термоклеем приклеивается моторчик. Для надежности его нужно закрепить парой червячных хомутов.

Мини ветрогенератор своими руками

Отступив 50 мм от двигателя, в трубе делается сквозное отверстие сверлом d10 мм, как на фото. Саму трубку нужно обрезать. Достаточно оставить 35-40 см.

Мини ветрогенератор своими руками

На противоположном от моторчика краю трубы делается продольный рез длиной 25-30 мм. Нужно, чтобы он соответствовал направлению ранее проделанного отверстия.

Мини ветрогенератор своими руками

Из куска пластика или оргстека вырезается хвост ветряка. С помощью термописталета он вклеивается в прорезь на трубке.

Мини ветрогенератор своими руками

Мини ветрогенератор своими руками

Мини ветрогенератор своими руками

Мини ветрогенератор своими руками

ПВХ переходник из 32 мм на 50 мм насаживается на подшипник. Если тот немного меньше, то можно использовать проставку из кусочка трубки.

Мини ветрогенератор своими руками

Мини ветрогенератор своими руками

Мини ветрогенератор своими руками

Мини ветрогенератор своими руками

Если посадочный диаметр на лопастях немного больше, то следует насадить на вал подходящую трубочку и дополнительно воспользоваться термоклеем.

Мини ветрогенератор своими руками

Чтобы защитить моторчик от осадков, на него наклеивается крышка. Для этого можно применить кусочек разрезанной вдоль канализационной трубки 50 мм.

Мини ветрогенератор своими руками

Для закрепления ветрогенератора нужно сделать тяжелую стойку. Проще всего замешать бетон и залить в квадратную форму, выложенную из кирпича.

Мини ветрогенератор своими руками

В полученную бетонную подушку вертикально вставляется ПВХ труба 50 мм, снятая с переходника на корпусе вентилятора. На второй день бетон уже достаточно крепкий, чтобы удерживать генератор.

Мини ветрогенератор своими руками

Мини ветрогенератор своими руками

При воздействии ветра генератор выдает энергию со скачущим напряжением, это нормально. При подсоединении светодиодной лампочки видно, что она мерцает. Припаиваем провода от моторчика сначала к трехфазному выпрямителю.

Мини ветрогенератор своими руками

Мини ветрогенератор своими руками

Мини ветрогенератор своими руками

После него подается стабильное напряжение без критических скачков, пригодное для зарядки смартфона напряжением 5В.

Мини ветрогенератор своими руками

Это недорогой вполне простой в изготовлении ветрогенератор. Его можно поставить на балкон, если вы живете не на первом этаже. И ветра вполне должно хватить для зарядки АКБ сотового телефона.

Мини ветрогенератор своими руками

Смотрите видео
